Gdje se koriste ultrazvučni mjerači protoka tekućine?
Ultrazvučni mjerači protoka tekućine koriste se u naftovodima i plinovodima, postrojenjima za tretman vode, pogonima za hemijsku preradu, HVAC sistemima, proizvodnji hrane i pića i farmaceutskoj proizvodnji. Ovi uređaji mjere brzinu tekućine pomoću visoko{1}}zvučnih valova, omogućavajući ne-neinvazivno praćenje u aplikacijama gdje se tradicionalni mehanički mjerači suočavaju s ograničenjima od korozivnih tekućina, visokog pritiska ili rizika od kontaminacije.
Primjena u industriji nafte i plina za ultrazvučne mjerače protoka tekućine
Naftni sektor predstavlja najveće područje primjene tehnologije ultrazvučnih mjerača protoka tekućine, čineći otprilike 35% globalnih instalacija. Unutar ove industrije, ova brojila služe kritičnim funkcijama u uzvodnim, srednjim i nizvodnim operacijama.
Skrbnički transfer i fiskalno mjerenje sa ultrazvučnim mjeračima protoka tekućine
Aplikacije za prijenos skrbništva zahtijevaju ekstremnu preciznost jer čak i manje greške mjerenja dovode do značajnih finansijskih odstupanja.Ultrazvučni mjerač protoka tekućines postižu nivoe tačnosti od ±0,1% do ±0,5%, što ih čini poželjnim izborom za mjerenje sirove nafte, rafiniranih naftnih derivata i tečnosti prirodnog gasa kako se vlasništvo mijenja. Ne-nametljiva priroda stezaljke-na ultrazvučnim mjeračima protoka tekućine eliminiše prodiranje u cjevovod, smanjujući rizik od curenja tokom prijenosa vrijedne robe.
Godine 2023. proizvodnja naftnih tečnosti dostigla je približno 34 miliona barela ekvivalentne nafte dnevno na globalnom nivou. Ultrazvučni mjerači protoka tečnosti-vremenskog prolaza rješavaju ovaj izazov mjerenja kroz konfiguracije sa više-puteva koje prosječno očitavaju brzinu u različitim dijelovima cijevi, kompenzujući poremećaje protoka i varijacije temperature koje muče tehnologije mjerenja u jednoj-tački.
Praćenje procesa rafinerije pomoću ultrazvučnih mjerača protoka tekućine
Rafinerije izlažu mjerne instrumente ekstremnim uslovima-temperaturama koje prelaze 600 stepeni u jedinicama za odloženo koksovanje, abrazivnim medijima u postrojenjima za obradu vode i korozivnim ostacima tokom procesa frakcione destilacije. Tradicionalni mjerači diferencijalnog tlaka i Coriolis uređaji akumuliraju prljavštinu i krhotine, što zahtijeva česta isključenja na održavanju koja koštaju objekte hiljadama dolara izgubljene proizvodnje po satu.
Ultrazvučni mjerači protoka tekućine postavljeni izvana na cijevi izbjegavaju direktan kontakt sa teškim procesnim fluidima. Ovaj dizajn omogućava kontinuirani rad u sistemima vakuumske destilacije, jedinicama za katalitičko krekiranje tečnosti i aplikacijama visbreaker-a gdje bi mehaničko habanje inače onemogućilo konvencionalna brojila u roku od nekoliko mjeseci. Rafinerije koje prate proizvodnju benzina, dizela, kerozina, mlaznog goriva, lož ulja i asfalta oslanjaju se na ove uređaje za optimizaciju hemijskih proporcija i osiguravanje specifikacija kvaliteta proizvoda.
Prijave na morskoj platformi za ultrazvučne mjerače protoka tekućine
Instalacije na moru predstavljaju jedinstvene izazove: ograničen pristup osoblja koji zahtijeva helikopterski transport, korozija u slanom spreju, klasifikacije eksplozivne atmosfere i prostorna ograničenja.Ultrazvučni mjerači protoka tekućinerješavaju ove probleme putem kompaktnog dizajna, intrinzično sigurnih certifikata (ATEX,IECEx), i procedure instalacije koje zahtijevaju samo osnovnu tehničku obuku, a ne specijaliziranu ekspertizu za instrumente.
Modeli sa obujmicama{0}}pokazuju se posebno vrijednim za primjene na moru jer se pričvršćuju na vanjske površine cijevi bez potrebe za obustavom proizvodnje ili dozvolama za rad na vrućoj temperaturi. Objekti mogu instalirati, pustiti u rad i verifikovati ultrazvučne mjerače protoka tekućine dok sistemi ostaju pod pritiskom i operativni-mogućnost koja operaterima na moru štedi sedmice skupog zastoja.
Komunalni sistemi za vodu i otpadne vode koji koriste ultrazvučne mjerače protoka tekućine
Vodena infrastruktura predstavlja drugi-sektor po veličini primjene, s ultrazvučnim mjeračima protoka tekućine koji sve više zamjenjuju mehaničke alternative u mrežama za tretman vode za piće i distribuciju.
Tretman vode za piće ultrazvučnim mjeračima protoka tekućine
Općinski upravitelji vode suočavaju se sa sve većim pritiskom da smanje gubitke vode koji nisu{0}}nastali zbog curenja i neovlaštene potrošnje. Ultrazvučni mjerači protoka tekućine daju ±0,5% tačnosti u poređenju sa ±1,5% za mehanička mjerača-razlika koja se značajno povećava u milionima galona koji se obrađuju godišnje. Ova prednost u preciznosti direktno utiče na mogućnosti otkrivanja curenja i povrat prihoda.
Ultrazvučni mjerači protoka{0}}u tranzitnom vremenu efikasno rade u primjenama čiste vode od unosa sirove vode u postrojenje za prečišćavanje kroz distribuciju filtrirane vode. Za razliku od ranih sistema zasnovanih na Dopleru-koji su zahtijevali suspendovane čestice da bi funkcionirali, moderna tehnologija-vremena tranzita mjeri brzinu upoređujući vrijeme putovanja ultrazvučnog impulsa uzvodno i nizvodno, što ga čini idealnim za pitku vodu bez čestica-.
Fleksibilnost instalacije predstavlja još jednu prednost. Inlineultrazvučni mjerači protoka tekućineintegrirati u nove projekte izgradnje i renoviranja, dok stezaljke-na verzijama naknadno montiraju na postojeće cijevi bez prekida usluge-kritično za preduzeća koja ne mogu priuštiti dugotrajna isključenja. Jedan tehničar može instalirati stezaljku-na ultrazvučni mjerač protoka tekućine za manje od jednog sata.
Praćenje kemijske hrane u tretmanu vode korištenjem ultrazvučnih mjerača protoka tekućine
Precizno doziranje hemikalija sprečava i predoziranje (trošeni troškovi, kršenje propisa) i nedovoljno doziranje (neadekvatan tretman, zdravstveni rizici). Ultrazvučni mjerači protoka tekućine nadziru vodove za dovod klora, fluora, koagulanata i polimera s preciznošću nedostižnom mehaničkim mjeračima-tipa zupčanika koji pokvare pri mjerenju viskoznih koncentrisanih hemikalija.
Blue-White Sonic-Pro MS6 ultrazvučni mjerač protoka tekućine, koji se koristi u aplikacijama polimera za pomoćne katjonske filtere u Charlotteu u Sjevernoj Karolini, zamijenio je mjerače zupčanika koji su često kvarili. Od ugradnje, operateri prijavljuju nulte kvarove brojila i konzistentno tačna očitavanja verifikovana kroz proračune povlačenja. Mogućnost trenutnog-alarmiranja bez protoka uređaja odmah upozorava SCADA sisteme kada se hemijski vodovi blokiraju ili rezervoari isprazne-mnogo brže od hemijskih kontrolera kojima je potrebno vrijeme odstupanja pH vrijednosti da bi pokrenuli upozorenja.
Praćenje otpadnih i oborinskih voda pomoću ultrazvučnih mjerača protoka tekućine
Kanalizacijski sistemi upravljaju sirovim otpadnim vodama, industrijskim ispuštanjem i atmosferskim{0}}tečnostima koje sadrže suspendirane čvrste tvari, masnoće i krhotine koje začepljuju mehanička brojila. Dopler ultrazvučni mjerači protoka tekućine uspijevaju u ovim uvjetima jer mjere protok otkrivanjem pomaka frekvencije od čestica, mjehurića i turbulencije unutar fluida.
Detectronic MSFM s2.5T ultrazvučni merač protoka tečnosti, dizajniran za kombinovanu kanalizaciju i otvorene kanale, radi u delimično napunjenim cevima i upravlja protokom od 0,03 m/s do 4,00 m/s. Njegov samostalni dizajn-na baterijama-sa ATEX certifikatom čini ga pogodnim za praćenje otpadnih voda iz prerađivača hrane, praćenje infiltracije i problema dotoka, te otkrivanje kombinovanih preljeva u kanalizaciju koji krše ekološke dozvole.
Severn Trent Water je raspoređen 450ultrazvučni mjerači protoka tekućinepreko njihove mreže kao dio njihovog WINEP Overflow programa, koristeći uređaje za izgradnju profila ponašanja slivnih područja i otkrivanje anomalija koje ukazuju na rizike od zagađenja. Ovaj pristup praćenju smanjio je ekološke incidente dok je regulatorima pružio kontinuirane podatke o usklađenosti.
Hemijska obrada i farmaceutska proizvodnja s ultrazvučnim mjeračima protoka tekućine
Hemijska postrojenja i farmaceutska postrojenja zahtijevaju mjerenje protoka u aplikacijama gdje rizik od kontaminacije, korozivna svojstva ili regulatorni zahtjevi eliminiraju konvencionalne opcije.
Rukovanje korozivnim hemikalijama pomoću ultrazvučnih mjerača protoka tekućine
Sumporna kiselina, hlorovodonična kiselina, natrijum hidroksid i druge agresivne hemikalije napadaju vlažne komponente u tradicionalnim merilima protoka, zahtevajući skupe legure i čestu zamenu. Stezaljke-na ultrazvučnim mjeračima protoka tekućine rješavaju ovaj problem vanjskim montiranjem-davača nikada ne dolaze u kontakt sa procesnim fluidima, bez obzira na korozivnost.
Hemijski procesori koji mjere koncentrisane kiseline, kaustične otopine, rastvarače i reaktivne intermedijere imaju koristi od otpornosti ultrazvučne tehnologije na hemijske napade. Uređaji efikasno funkcionišu na cevima napravljenim od nerđajućeg čelika, PVDF-a, PEEK-a, obloženog čelika ili kompozitnih materijala, prilagođavajući se bilo kojoj strategiji zadržavanja koju zahteva profil opasnosti od hemikalije.
Sanitarne i sterilne primjene za ultrazvučne mjerače protoka tekućine
Farmaceutska proizvodnja i biotehnološki procesi nalažu puteve bez kontaminacije-tečnosti koji ispunjavaju FDA 21 CFR dio 11 i zahtjeve CGMP. Svaki mjerač protoka koji uvodi mrtve noge, pukotine ili grube površine na kojima se koloniziraju bakterije stvara noćne more validacije i rizike od kontaminacije.
Ne-nenametljivi ultrazvučni mjerači protoka tekućine čuvaju higijenske puteve protoka jer ne dodaju vlažne komponente u sisteme sanitarnih cjevovoda. Operateri mogu provjeriti brzine protoka u dovodnim linijama bioreaktora, distribucijskim petljama WFI (voda za injekcije) i sterilnim sistemima filtracije bez ugrožavanja aseptičkih uslova. Odsustvo pokretnih dijelova eliminira stvaranje čestica koje bi mogle kontaminirati lijekove za injekcije.
Serijska obrada i miješanje s ultrazvučnim mjeračima protoka tekućine
Hemijski serijski reaktori zahtijevaju precizne omjere sastojaka-odstupanja dovode do odstupanja-specifikacija proizvoda koji zahtijevaju skupu preradu ili odlaganje. Ultrazvučni mjerači protoka tekućine sa totalizirajućim funkcijama akumuliraju mjerenja zapremine za svaku komponentu serije, osiguravajući točnost formulacije.
Ultrazvučni mjerači protoka{0}}u tranzitnom vremenu upravljaju viskoznostima većim od 1.000 centistokesa, što ih čini pogodnim za mjerenje viskoznih smola, polimera, ulja i koncentrisanih rješenja koja izazivaju elektromagnetne i turbinske mjerače. Njihova dvosmjerna mjerna sposobnost omogućava obrnuti protok tokom ciklusa punjenja/praznjenja rezervoara i operacijama prijenosa proizvoda.
HVAC i daljinski energetski sistemi koji koriste ultrazvučne mjerače protoka tekućine
Sistemi grijanja, ventilacije i klimatizacije u komercijalnim zgradama, bolnicama, univerzitetima i industrijskim objektima sve se više oslanjaju na ultrazvučne mjerače protoka tekućine za upravljanje energijom i optimizaciju.
Nadgledanje sistema rashlađene vode pomoću ultrazvučnih mjerača protoka tekućine
Centralna rashladna postrojenja koja opslužuju velike građevinske komplekse distribuiraju hlađenje kroz zatvorene-krugove rashladne vode. Merenje protoka omogućava menadžerima objekata da izračunaju potrošnju toplotne energije (BTU merenje) kombinovanjem podataka o protoku sa merenjima dovodne i povratne temperature.
Zategnite{0}}ultrazvučni mjerači protoka tekućinebrzo instalirati na postojeće vodove za rashlađenu vodu bez odvodnih sistema ili prekidanja usluge hlađenja. Zgrade mogu dodati podatke o mjerenju energije pojedinačnim zonama, spratovima ili prostorima zakupaca{1}}koji podržavaju naplatu komunalnih usluga, identifikuju neefikasnu opremu i opravdavaju ulaganja u energetsku efikasnost kroz dokumentovane uštede.
Ultrazvučni mjerač protoka tekućine za daljinsko grijanje KROHNE OPTISONIC 3400, certificiran prema standardima OIML R75 i MID MI-004, radi u mrežama daljinskog grijanja na temperaturama do 180 stepeni i pritiscima do PN40. Njegova trostruka konfiguracija pruža tačnost i pouzdanost potrebnu za aplikacije naplate toplotne energije koje opslužuju više kupaca iz centralizovanih izvora toplote.
Mjerenje napojne vode u kotlu pomoću ultrazvučnih mjerača protoka tekućine
Postrojenja za proizvodnju energije, industrijski sistemi pare i institucionalne kotlovnice prate protok napojne vode kako bi kontrolisali efikasnost sagorevanja, sprečili suvo loženje i izračunali stope toplote. Aplikacije visokog{1}}pritiska (do ASME klase 4500) premašuju mogućnosti mnogih tehnologija mjerača protoka.
Ugrađeni ultrazvučni mjerači protoka tekućine poput KROHNE OPTISONIC 4400 HP posebno ciljaju na primjenu napojne vode pod visokim-pritiskom, povrata kondenzata i ubrizgavanja vode za prskanje u elektranama. Ovi specijalizovani dizajni održavaju tačnost u uslovima ekstremnog pritiska koji bi oštetili ili uništili alternativne tehnologije.
Verifikacija izmjenjivača topline sa ultrazvučnim mjeračima protoka tekućine
Izmjenjivači topline u rashladnim tornjevima, kondenzatorima i sistemima procesnog grijanja zahtijevaju verifikaciju protoka kako bi se otkrilo zaprljanje, skaliranje ili začepljenje prije nego što gubitak efikasnosti utiče na proizvodnju. Prijenosni ultrazvučni mjerači protoka tekućine omogućavaju tehničarima za održavanje da uoče-provjere performanse izmjenjivača topline tokom rutinskih obilazaka.

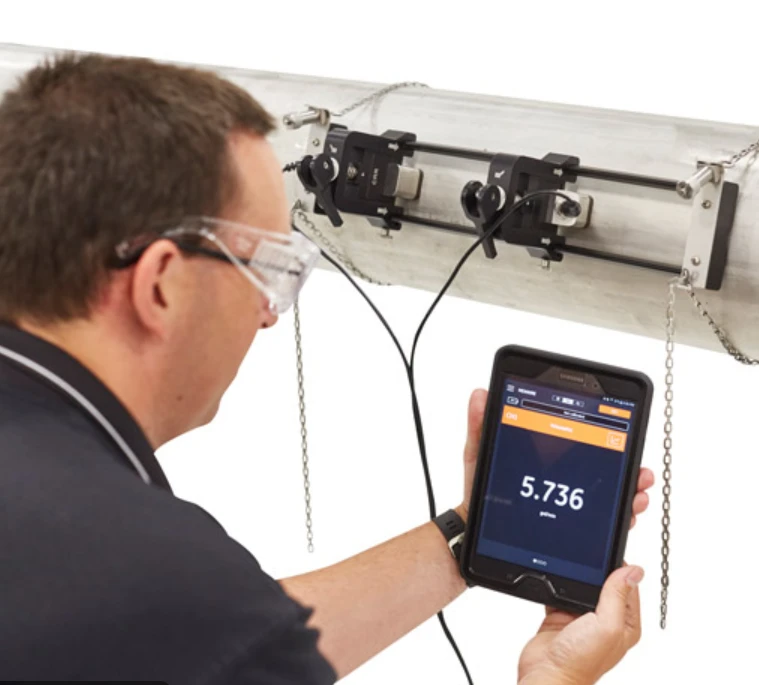

Panametrics OPTISONIC 6300 P prijenosni ultrazvučni mjerač protoka tekućine na baterije-radi preko aplikacije za pametne telefone (Android/iOS) s Bluetooth vezom, bilježi podatke o protoku za analizu trenda. Tehničari spajaju senzore na cijevi, prikupljaju očitanja u roku od nekoliko minuta i prelaze na sljedeću tačku verifikacije bez ometanja operacija-nemoguć tok rada sa stalnim inline mjeračima.
Proizvodnja hrane i pića pomoću ultrazvučnih mjerača protoka tekućine
Postrojenja za preradu hrane suočavaju se s jedinstvenim izazovima mjerenja balansiranja sanitarnih zahtjeva, sljedivosti sastojaka, tačnosti receptura i usklađenosti sa propisima.
Proizvodnja pića s ultrazvučnim mjeračima protoka tekućine
Pivare, punionice bezalkoholnih pića, prerađivači sokova i mljekare mjere vodu, sirupe, koncentrate i gotova pića tokom cijele proizvodnje. Konzistentnost proizvoda zahtijeva precizne omjere miješanja-varijacije utiču na ukus, rok trajanja i reputaciju brenda.
Stezaljke-na ultrazvučnim mjeračima protoka tekućine ispunjavaju 3-sanitarne standarde i NSF 61 odobrenje za kontakt sa pitkom vodom, što ih kvalifikuje za mjerenje sastojaka i vode za piće. Njihova sposobnost mjerenja dvosmjernog protoka omogućava CIP (čišćenje-na mjestu) cikluse gdje otopine za čišćenje teku nazad kroz opremu za obradu.
Primjena za preradu mlijeka za ultrazvučne mjerače protoka tekućine
Mlijeko, vrhnje i tekući mliječni proizvodi pokazuju ne-Newtonove karakteristike protoka i sadrže masne kuglice koje stvaraju izazove za elektromagnetne mjerače koji zahtijevaju minimalnu provodljivost. Ultrazvučni mjerači protoka tečnosti-tranzitnog vremena efikasno upravljaju mliječnim tekućinama uz održavanje higijenskih instalacija koje zahtijevaju USDA iFDApropisi o mljekarstvu.
Procesi pasterizacije, homogenizacije i separacije imaju koristi od mjerenja protoka koje uvodi nulti pad pritiska-kritičan kada se radi s toplinski osjetljivim mliječnim proizvodima gdje prekomjerna turbulencija ili varijacije pritiska utiču na kvalitet.
Sistemi za hranjenje sastojaka koji koriste ultrazvučne mjerače protoka tekućine
Automatski sistemi za doziranje sastojaka u pekarama, proizvođačima gotove hrane i konditorskim operacijama kontrolišu tačnost receptura. Ultrazvučni mjerači protoka tekućine sa totalizirajućim izlazima integriraju se s PLC-ovima koji upravljaju serijama, osiguravajući da svaki proizvod prima određene količine ulja, aroma, boja i tekućih komponenti.
Kompaktni linijski ultrazvučni mjerači protoka tekućine zauzimaju minimalan prostor u prenapučenim proizvodnim prostorima, dok isporučuju dovoljnu preciznost za-vrijedne sastojke gdje prekomjerno-doziranje direktno utiče na profitabilnost. Njihovo odsustvo pokretnih dijelova eliminiše prekide održavanja tokom 24/7 proizvodnih rasporeda.
Nove aplikacije za ultrazvučne mjerače protoka tekućine
Nekoliko područja primjene u razvoju pokazuje rastuće usvajanje tehnologije ultrazvučnog mjerača protoka tekućine potaknuto rastućim potrebama industrije.
Mješanje vodonika i praćenje alternativnih goriva
Kako energetski sistemi prelaze ka dekarbonizaciji, ultrazvučni mjerači protoka tekućine prilagođeni za mjerenje vodonika omogućavaju miješanje do 30% volumena vodonika u postojeće cjevovode prirodnog gasa uz zadržavanje preciznosti prijenosa. Modeli Rosemount SeniorSonic 3414 i 3418 posebno ciljaju ovu aplikaciju u nastajanju, podržavajući strategije energetskih kompanija za obnovljivo gorivo.
Navodnjavanje i poljoprivreda Vodoprivreda
Poljoprivredne djelatnosti suočavaju se sa sve većom nestašicom vode i regulatornom kontrolom potrošnje. Ultrazvučni mjerači protoka tekućine nadziru glavne vodove za navodnjavanje, sisteme za fertigaciju (kombiniranje vode i tečnog đubriva) i poljoprivredno otjecanje-pružajući podatke za izvještavanje o usklađenosti i optimizaciju precizne poljoprivrede.
Sistemi za navodnjavanje sa niskim-pritiskom imaju koristi od stezaljki-na ultrazvučnim mjeračima protoka tekućine koji uvode nulti pad tlaka, čuvajući raspoloživi pritisak glave za distribuciju po poljima. Uređaji mjere mješavine vode i tekućih gnojiva bez brige o kompatibilnosti koji utječu na zupčanike ili turbinske mjerače izložene poljoprivrednim hemikalijama.
Proizvodnja poluprovodnika i aplikacije visoke{0}}čistoće
Proizvodnja čipova zahtijeva ultračistu vodu (UPW), procesne hemikalije i specijalne gasove sa skoro{0}}nultom kontaminacijom čestica. Svako mjerenje protoka koje unosi čestice rizikuje defekte pločice koje koštaju milione u otpadnom proizvodu.
Stezaljke-na ultrazvučnim mjeračima protoka tekućine obezbjeđuju mjerenje bez kontaminacije-u poluvodičkim fabrikama gdje čak i čestice u tragovima od mehaničkog trošenja mjerača uzrokuju gubitke prinosa. Njihova sposobnost da verifikuju protok bez prodiranja u ultračiste cevovodne sisteme čini ih neophodnim za procese koji zahtevaju standarde ISO klase 1 čistih prostorija.
Odabir pravog ultrazvučnog mjerača protoka tekućine za vašu primjenu
Odabir između tranzitnog-vrijeme i Doppler tehnologije, klamp-konfiguracija i inline konfiguracija i prijenosnih u odnosu na trajne instalacije zahtijeva razumijevanje-specifičnih zahtjeva aplikacije.
Prolaz-Vrijeme u odnosu na Dopler ultrazvučni mjerači protoka tekućine
Ultrazvučni mjerači protoka tečnosti-tranzitnog vremena odgovaraju čistim tečnostima sa minimalnim količinama suspendovanih čvrstih materija ili uvučenog vazduha-vode, rafinisanih naftnih derivata, čistih hemikalija i pića. Postižu veću preciznost (±0,5% do ±1,0%) od Doplerovih alternativa i rukuju dvosmjernim mjerenjem protoka.
Doppler ultrazvučni mjerači protoka tekućineizvrsni s prljavim tekućinama koje sadrže čestice, mjehuriće ili turbulentnu{0}}otpadnu vodu, mulj, suspenzije pulpe i sirovu naftu. Oni zahtijevaju minimalne koncentracije čestica (obično 100 ppm čvrstih tvari ili mjehurića iznad 100 mikrona) da reflektiraju ultrazvučne signale, ali tolerišu nivoe kontaminacije koji zasljepljuju-mjere vremena prolaza.
Hibridni ultrazvučni mjerači protoka tekućine automatski se prebacuju između tehnologija zasnovanih na uvjetima fluida, pružajući svestranost za aplikacije s promjenjivim karakteristikama proizvoda-korisne u objektima koji obrađuju i čiste i prljave tokove kroz istu infrastrukturu cjevovoda.

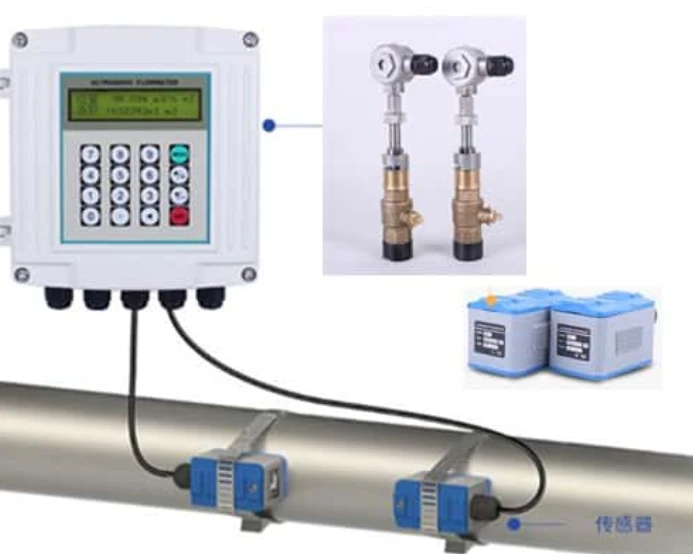

Stezaljka-Uključena naspram inline ultrazvučnih mjerača protoka tekućine
Stezaljke-na ultrazvučnim mjeračima protoka tekućine koje se instaliraju bez rezanja cijevi, vrućih radova ili zaustavljanja procesa-prednosti u retrofitima, privremenim mjerenjima, instalacijama u opasnim područjima i aplikacijama gdje je pristup cijevima i dalje ograničen. Prilagođavaju cijevi veličine od ½ inča do preko 200 inča, prilagođavajući se postojećoj infrastrukturi bez modifikacija.
Inline (spool-komad) ultrazvučni mjerači protoka tekućine integriraju se u novu konstrukciju, pružajući trajne instalacije sa maksimalnom preciznošću kroz optimizirano pozicioniranje sonde i kontrolirane akustične puteve. Više-inline dizajni (3-puta, 4-puta, 8-puta konfiguracije) profili prosječne brzine preko poprečnih presjeka cijevi, postižući nivoe tačnosti prijenosa nadzora koji su nedostižni sa alternativama za stezanje.
Kritični faktori specifikacije za ultrazvučne mjerače protoka tekućine
Materijal cijevi utiče na prijenos ultrazvučnog signala-čelik, nehrđajući čelik i većina plastike dobro funkcioniraju, dok obložene cijevi, beton i određeni kompoziti mogu zahtijevati specijalizirane pretvarače. Debljina stijenke cijevi, ocjena rasporeda i unutrašnje stanje (skala, korozija, premaz) utiču na stezanje-na performanse mjerača i odabir sonde.
Svojstva fluida, uključujući viskozitet, temperaturu, pritisak i zvučnu provodljivost, određuju izbor tehnologije i frekvenciju pretvarača. Tečnosti visokog{1}}viskoziteta, kriogene primene (-200 stepeni) i ekstremni temperaturni procesi (do 600 stepeni) zahtevaju specijalizovane ultrazvučne merače protoka tečnosti izvan standardnih ponuda.
Najbolje prakse za instalaciju ultrazvučnih mjerača protoka tekućine
Pravilna instalacija direktno utiče na preciznost mjerenja i dugoročnu{0}}pouzdanost bez obzira na sofisticiranost ultrazvučnog mjerača protoka tekućine.
Zahtjevi za pravljenje cijevi
Ultrazvučni mjerači protoka tečnosti{0}}tranzitnog vremena zahtijevaju ravne dijelove cijevi uzvodno i nizvodno od lokacija sonde za uspostavljanje stabilnih, predvidljivih profila protoka. Tipične preporuke navode 10-20 promjera cijevi uzvodno i 5-10 promjera nizvodno, iako specifični zahtjevi variraju u zavisnosti od dizajna mjerača i veličine cijevi.
Instalacije odmah nizvodno od koljena, ventila, pumpi ili poremećaja protoka unose nepravilnosti profila brzine koje smanjuju preciznost. Kada se zahtjevi pravog kretanja ne mogu ispuniti, konfiguracije protoka ili više{1}}konfiguracije pretvarača pomažu u kompenziranju poremećenih profila protoka.
Montaža i poravnanje sonde
Stezaljka-na pretvaračima mora biti postavljena tačno paralelno sa osom cijevi i održavati tačan razmak izračunat iz parametara cijevi (prečnik, debljina stijenke, materijal, svojstva fluida). Neusklađenost uvodi greške mjerenja brzine proporcionalne odstupanju od poravnanja-česta greška u instalaciji.
Smjesa za spajanje nanesena između pretvarača i površine cijevi osigurava prijenos zvučne energije preko sučelja. Zračne šupljine u potpunosti blokiraju ultrazvučne signale, uzrokujući kvar na mjeraču. Pravilna priprema površine (uklanjanje boje, kamenca, rđe) i odgovarajuća primjena gela za spajanje sprječavaju slabljenje signala.
Zaštita okoliša za ultrazvučne mjerače protoka tekućine
Instalacije na otvorenom zahtijevaju kućišta otporna na vremenske uvjete koja štite elektroniku od ekstremnih temperatura, vlage i UV izlaganja. Predajnici sa oznakom IP67 ili IP68 izdržavaju privremeno uranjanje, dok NEMA 4X sertifikati osiguravaju otpornost na koroziju u morskim ili hemijskim procesnim okruženjima.
Instalacije u opasnim područjima zahtijevaju{0}}otporne na eksploziju ili samosigurne dizajne koji zadovoljavaju ATEX, IECEx ili Class I Division 1 certifikate. Pravilno uzemljenje i EMI zaštita sprječavaju smetnje od pogona s promjenjivom frekvencijom, pokretača motora i visokonaponske-opreme u blizini mjernih lokacija.
Održavanje i kalibracija ultrazvučnih mjerača protoka tekućine
Dok ultrazvučni mjerači protoka tekućine zahtijevaju minimalno održavanje u poređenju s mehaničkim alternativama, periodična provjera osigurava kontinuiranu preciznost.
Rutinske inspekcijske procedure
Tromjesečni vizuelni pregledi provjeravaju integritet spojnice sonde, sigurnost montaže i stanje ožičenja. Akustični spojni gel vremenom se degradira, što zahtijeva ponovnu primjenu-posebno važno za stezanje-na instalacijama koje doživljavaju temperaturne cikluse ili vibracije.
Elektronska dijagnostika dostupna u naprednim ultrazvučnim mjeračima protoka tekućine prati jačinu signala, nivoe buke i faktore pouzdanosti mjerenja. Smanjenje kvalitete signala ukazuje na skaliranje cijevi, promjene svojstava fluida ili propadanje sonde koja zahtijeva korektivne mjere prije nego što preciznost pati.
Intervali verifikacije i kalibracije
Ultrazvučni mjerači protoka tekućine za potrebe nadzora zahtijevaju godišnju ili dvogodišnju verifikaciju u skladu sa sljedljivim standardima, uz neke aplikacije koje zahtijevaju kvartalne provjere. Verifikacija upoređuje izlaze mjerača sa certificiranim referentnim mjeračima ili prijenosnim ultrazvučnim mjeračima protoka tekućine koji su poznati precizni.
-Tehnike in situ provjere izbjegavaju uklanjanje mjerača-prijenosne stezaljke-na ultrazvučnim mjeračima protoka tekućine instaliranim privremeno uz stalna brojila daju uporedna očitavanja bez prekida procesa. Ovaj pristup je postao industrijski standard za verifikaciju inline brojila gde uklanjanje košta hiljade zastoja u proizvodnji.
Ažuriranja softvera i održavanje firmvera
Moderni ultrazvučni mjerači protoka tekućine sadrže mikroprocesorsku{0}}baziranu obradu signala sa ažuriranim firmverom koji omogućava poboljšanja performansi, ispravke grešaka i dodatke funkcija. Proizvođači objavljuju ažuriranja koja se bave specifičnim izazovima aplikacija otkrivenim nakon početne implementacije.
Ažuriranja komunikacijskog protokola podržavaju integraciju sa SCADA, DCS i industrijskim IoT platformama koje se razvijaju. Mjerači opremljeni Ethernet, HART, Modbus, Profibus ili Foundation Fieldbus vezom zahtijevaju periodično održavanje firmvera kako bi se osigurala kompatibilnost sa nadogradnjom sistema upravljanja postrojenjima.
FAQ
Koji je tipični životni vijek ultrazvučnog mjerača protoka tekućine?
Kvalitetni ultrazvučni mjerači protoka tekućine rade 10-15 godina uz minimalno održavanje jer ne sadrže pokretne dijelove. Inline brojila u stabilnim aplikacijama često prelaze 15 godina, dok instalacije sa stezaljkama u teškim vanjskim okruženjima mogu zahtijevati zamjenu sonde nakon 8-10 godina zbog degradacije spoja i izlaganja UV zrakama koje utječu na piezoelektrične elemente.
Mogu li ultrazvučni mjerači protoka tekućine mjeriti protok u djelimično napunjenim cijevima?

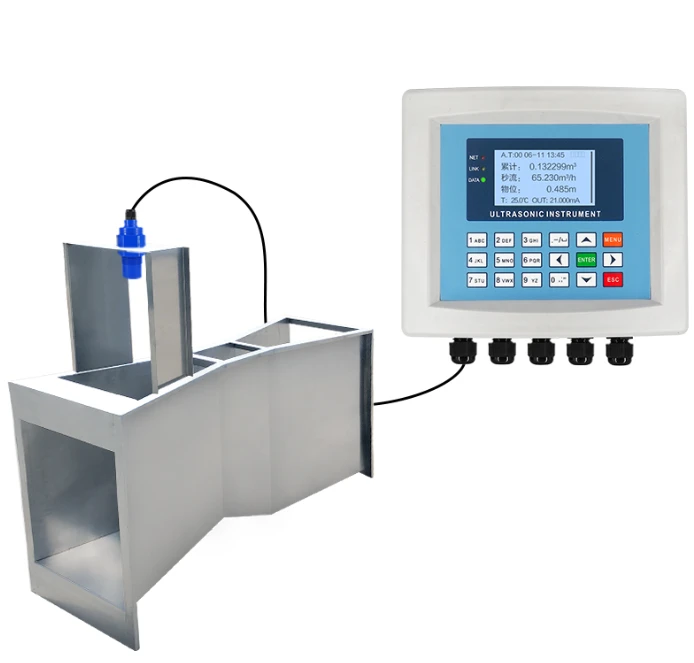

Ultrazvučni mjerači protoka tečnosti za standardno{0}}vrijeme tranzita zahtijevaju potpuno napunjene cijevi da bi ispravno funkcionirali. Specijalizirani otvoreni-kanalni ultrazvučni mjerači protoka tekućine dizajnirani za djelomično napunjene cijevi, kanalizaciju i kanale za navodnjavanje koriste različite principe mjerenja-obično ultrazvučni senzori nivoa u kombinaciji sa geometrijom kanala za izračunavanje brzina protoka na osnovu odnosa dubine i brzine.
Da li ultrazvučni mjerači protoka tekućine rade sa svim materijalima cijevi?
Većina ultrazvučnih mjerača protoka tekućine radi sa čeličnim, nehrđajućim čelikom, PVC, CPVC, HDPE i bakrenim cijevima. Beton, plastika sa visokim stepenom slabljenja i određeni kompozitni materijali mogu blokirati ili ozbiljno oslabiti ultrazvučne signale. Obložene cijevi (guma, emajl, cement) zahtijevaju podešavanje frekvencije sonde i mogu ograničiti preciznost. Proizvođači pružaju matrice kompatibilnosti materijala cijevi koje specificiraju optimalne odabire pretvarača.
Kako temperaturni ekstremi utiču na preciznost ultrazvučnog merača protoka tečnosti?
Temperatura fluida utiče na brzinu zvuka-osnovno svojstvo tranzita-mjere vremena. Napredni ultrazvučni mjerači protoka tekućine uključuju automatsku temperaturnu kompenzaciju korištenjem integriranih ili vanjskih temperaturnih senzora za korekciju proračuna brzine u rasponima radne temperature. Specijalizovani kriogeni modeli rukuju tečnim gasovima na -200 stepeni, dok visokotemperaturne verzije rade u procesima termalnog ulja i rafinerija do 600 stepeni.
Globalno tržište ultrazvučnih mjerača protoka procijenjeno je na približno 2,0-2,6 milijardi dolara u 2024. godini, s projekcijama koje će dostići 3,1-4,9 milijardi dolara do 2033-2034, što predstavlja složene godišnje stope rasta od 5,1-6,7%. Azijsko-pacifički region dominira sa 38-42% tržišnog udjela, vođen brzom industrijalizacijom u Kini, Indiji i jugoistočnoj Aziji. Ultrazvučni mjerači protoka tekućine sa stezaljkama čine otprilike 50% instalacija, što odražava sve veću preferenciju za neinvazivno mjerenje u različitim industrijama dajući prioritet operativnoj fleksibilnosti i smanjenim troškovima instalacije.
