Inženjerska vrijednost simulacije strukture cevovoda umetnutog ultrazvučnog mjerača protoka
Zašto je potrebna tehnologija simulacije?
U praktičnom inženjerstvu, performanse umetanjaultrazvučni mjerači protokaznačajno utiču uslovi na cevovodu. Tradicionalne metode se oslanjaju na ponovljeno-otklanjanje grešaka na lokaciji, koje ne samo da je skupo, već može otkriti i defekte dizajna tek nakon puštanja u rad. Uvođenje simulacijske tehnologije promijenilo je ovu situaciju, omogućavajući inženjerima da identifikuju i riješe potencijalne probleme u fazi projektovanja.
Njegova osnovna vrijednost leži u: prijenosu "troškova pokušaja-i-i grešaka" sa terena na računare, zamjenu skupih fizičkih eksperimenata numeričkim proračunima.
Šest glavnih inženjerskih problema riješenih simulacijom
Kako odrediti položaj sonde
Brzina protoka u cjevovodima nije ravnomjerno raspoređena. Koljena i ventili stvaraju lokalne vrtloge, a postavljanje sondi u ova područja će dovesti do iskrivljenih očitavanja. Inženjeri koriste kalkulacije mehanike fluida za vizualizaciju vektora brzine u svakoj tački u cjevovodu, birajući na taj način relativno stabilne poprečne -presjeke polja protoka za instalaciju senzora, što je bitno za precizno određivanje faktora korekcije profila protoka (FPCF).
Praksa pokazuje: male razlike u uglu nagiba sonde (na nivou od 5 stepeni) će promeniti stanje protoka u oblasti merenja. Sistematsko testiranje konfiguracija višestrukih uglova kako bi se pronašlo rješenje sa minimalnom greškom gotovo je nepraktično u fizičkim eksperimentima, ali računska analiza može biti završena u roku od nekoliko dana, uzimajući u obzir efekte izbočenja i udubljenja sonde.
Gdje je usko grlo u preciznosti
Ultrazvučno mjerenje se oslanja na princip "vremenske razlike", a promjene u parametrima fluida (temperatura, pritisak, sastav) utiču na brzinu zvuka. Jednostavnim empirijskim formulama je teško pokriti sve radne uslove, posebno kada se ispunjavaju zahtjevi za preciznost prijenosa skrbništva.
Simulacija uspostavlja odnos mapiranja između ulaznih parametara i odstupanja mjerenja kroz analizu zavisnosti od Reynoldsovog broja. Na primjer, kada temperatura fluida fluktuira ±10 stepeni, koliko se mijenja brzina zvuka? Kako se ova promjena pretvara u grešku protoka? Sa ovim kvantitativnim podacima mogu se dizajnirati efikasni algoritmi temperaturne kompenzacije.
Kako se nositi sa složenim stanjima toka
Model laminarnog toka u udžbenicima retko se pojavljuje u stvarnim cevovodima. Turbulencija, sekundarni tok, pa čak i dvofazni tok plina{1}}tečnosti- uzrokuju da profili brzine ozbiljno odstupaju od idealnih stanja. Računarska dinamika fluida (CFD) može reproducirati ove složene fenomene. Inženjerski slučajevi pokazuju: još uvijek postoji značajna asimetrija brzine 15 promjera cijevi nizvodno od određene krivine od 90 stupnjeva. Bez razumijevanja ovoga, protok izračunat prema standardnim pretpostavkama polja protoka može odstupati za nekoliko postotnih poena, posebno utječući na ultrazvučne višestaznemjerač protokapreciznost integracije.
Optimizacija putanje širenja akustičnog talasa
Ultrazvučni talasi nailaze na smetnje kao što su refleksije na zidu cijevi, raspršivanje zavara i neujednačenost medija -u toku širenja. Kumulativni efekat ovih faktora može oslabiti jačinu signala ili uvesti šum.
Akustična simulacija pomoću tehnika simulacije praćenja akustičnih zraka otkriva stvarnu putanju zraka unutar cjevovoda. Neke geometrijske konfiguracije proizvode "akustične zone sjene", što rezultira ekstremno slabim primljenim signalima; druge konfiguracije, iako imaju jake signale, imaju višestazne efekte koji uzrokuju izobličenje valnog oblika. Kroz uporednu analizu, inženjeri mogu odabrati šemu rasporeda sa optimalnim odnosom signal-/{3}}šum.
Osiguranje performansi pod ograničenjima instalacije
Standardne specifikacije obično zahtijevaju 20 promjera cijevi uzvodnog pravog dijela cijevi, ali terenski uslovi često ne mogu ispuniti ovaj zahtjev. Troškovi modifikacije cjevovoda mogu doseći stotine hiljada dolara.
Simulacija pruža procjenu izvodljivosti za "ne-nestandardnu instalaciju." Izračunavanjem stepena povratka polja protoka pod različitim dužinama ravnih presjeka cijevi, u kombinaciji s kompenzacijom više-konfiguracije više putatehnologijekorišćenjem Gauss-Jacobijeve metode integracije, kvalifikovana tačnost se može postići u prostorima sa samo 6-8 prečnika cevi. Ovo zahteva prilagođenu analizu za specifične projekte, a ne samo primenu specifikacija, istovremeno osiguravajući validaciju usaglašenosti sa ISO 17089.
Primjenjivost na posebne medije
Radni uslovi kao što su tečnosti visokog{0}}viskoziteta, suspenzije koje sadrže čvrste čestice i gasovi visokog{1}}visokotemperaturnog-pritiska imaju karakteristike protoka koje se značajno razlikuju od konvencionalnih fluida. Raskošna instalacija može dovesti do oštećenja opreme ili neuspjeha mjerenja.
Simulacija omogućava testiranje ekstremnih uslova u virtuelnim okruženjima. Na primjer, izračunavanje da li će udarna sila -toka plina velike brzine na sondu uzrokovati strukturnu rezonanciju kroz predviđanje frekvencije raspadanja vrtloga; ili analizira da li će frekvencija udara čestica ubrzati trošenje senzora. Ove informacije usmjeravaju odabir materijala i projektiranje strukturalne armature.
Granice tehničke primjene
Simulacija nije svemoćna. Njegova tačnost zavisi od:
- Da li matematički model pokriva stvarne fizičke procese
- Da li su postavke graničnih uvjeta u skladu sa stvarnim situacijama
- Da li su računski resursi dovoljni za rafinirano rješenje
Za potpuno nove fenomene protoka ili ekstremne radne uslove, rezultati simulacije zahtevaju validaciju eksperimentalnih podataka. Ipak, simulacija i dalje može znatno suziti eksperimentalni opseg, fokusirati se na ključne parametre i značajno poboljšati efikasnost istraživanja i razvoja.
Slika 3.1: Ultrazvučni merač protoka{1}}tipa umetanja
Slika 3.1 prikazuje najčešće korišteni ultrazvučni mjerač protoka -tipa umetanja. Njegov princip rada je instaliranje para ultrazvučnih senzora na obje strane cjevovoda i postizanje preciznog mjerenja protoka otkrivanjem i izračunavanjem razlike između brzina ultrazvučnog impulsa u nizvodnom i uzvodnom toku. Tokom procesa mjerenja, senzori naizmjenično prenose i primaju ultrazvučne signale u suprotnim smjerovima. Ultrazvučni signali se šire brže u nizvodnom toku nego u uzvodnom toku; kada fluid miruje, vremenska razlika je nula. Stoga se mjerenjem vremena širenja ultrazvučnih valova u nizvodnom i uzvodnom toku može dobiti vremenska razlika t. Prema odnosu između t i brzine protoka V, prosječna brzina protoka fluida može se indirektno mjeriti, a zapreminski protok Q može se izračunati na osnovu površine poprečnog -poprečnog presjeka cjevovoda.
Dizajn kanala fluida treba da uzme u obzir brzinu protoka fluida i opseg protoka, pri čemu se dizajn cevovoda treba više fokusirati na opseg brzine protoka fluida kako bi se osigurala tačnost merenja protoka. Preterano visoka ili niska brzina protoka fluida će na kraju uticati na karakteristike širenja ultrazvučnih signala.
Dimenzije cjevovoda, odnosno unutrašnji prečnik cjevovoda, moraju odgovarati unutrašnjem prečniku izmjerenog cjevovoda kako bi se smanjile smetnje u protoku fluida i na taj način izbjegle utjecaj na konačne rezultate mjerenja. Nosiva konstrukcija u strukturi cjevovoda treba odabrati materijale otporne na koroziju-i otporne na habanje{2}} kako bi se produžio vijek trajanja; u isto vrijeme, potreban je razuman dizajn kako bi se osigurala njegova stabilnost pod velikom brzinom protoka ili visokim pritiskom. Ultrazvučni pretvarač mora odabrati odgovarajući tip ultrazvučnog pretvarača (kao što je tip vođenog talasa ili tip refleksije) u skladu sa zahtjevima aplikacije, a zatim odabrati odgovarajući položaj za ugradnju ultrazvučnog pretvarača kako bi se osiguralo da ultrazvučni signal može učinkovito proći kroz cijeli cjevovod.
Pored gore navedenih faktora, istraživanje koje je proveo Tang Xiaoyu[103] i drugi naučnici sa Univerziteta Zhejiang također uključuje: pod uslovima savijanja od 90 stepeni i savijanja od 180 stepeni, uticaj ne-idealne distribucije brzine protoka na svaku akustičnu putanju ultrazvučnog merača protoka, posebno uticaj na merenje brzine protoka i merenje brzine protoka. Zhang Zhijun i Zhu Yingsheng[102] i drugi naučnici, na osnovu prethodnih istraživanja, koristili su CFD simulacijsku tehnologiju da sprovedu simulacijsku analizu na 7 uglova (u intervalima od 5 stepeni) između 30 stepeni i 60 stepeni za uglove ugradnje ultrazvučnog pretvarača. Rezultati pokazuju da: različiti uglovi ugradnje utječu na raspodjelu brzine strujanja u dijelu žljebova akustičke staze. Istovremeno je analizirana relativna greška između simulirane brzine protoka i idealne brzine protoka i utvrđeno je da je optimalni ugao ugradnje pretvarača za projektovani ultrazvučni gasni merač protoka prečnika DN80 50 stepeni.
Istraživanje simulacije cjevovoda za ultrazvučno mjerenje protoka umetnutog-tipa
Simulaciono istraživanje razmatra tri aspekta:
Simulacija dinamike fluida, simulacija ultrazvučnog širenja i simulacija strukturne mehanike. Koristeći CFD (Computational Fluid Dynamics) modele, protok fluida unutar cevovoda se može simulirati, a zatim se mogu analizirati efekti faktora kao što su distribucija brzine protoka i vrtložni tok na širenje ultrazvučnog signala. Tokom procesa simulacije potrebno je provjeriti moguće vrtloge, mjehuriće itd. u tekućini kako bi se izbjegle smetnje ultrazvučnom mjerenju koliko god je to moguće.
Uzimajući za primjer utjecaj različitih uglova ugradnje pretvarača na raspodjelu brzine protoka, ako je ukupna dužina tijela mjerača protoka cjevovoda L=230 mm, a prečnik D=80 mm. Postavite ugao ugradnje sonde na 30 stepeni ~60 stepeni, i uspostavite simulacioni model u intervalima od 5 stepeni. Različiti uglovi ugradnje prikazani su na slici 3.2. Kako bi se smanjila potrošnja računarske memorije i računarsko opterećenje kada softver ANSYS izvodi simulaciju, CFD model plinskog ultrazvučnog mjerača protoka može se donekle pojednostaviti, samo uzimajući u obzir uspostavljanje unutrašnjeg prečnika kućišta merača protoka i modela pretvarača, dok se ostatak privremeno ignoriše.
Geometrijski model je podeljen na tri dela: prednji cevovod, ultrazvučni gasni merač protoka i zadnji cevovod. Među njima, prednji i stražnji cjevovodi imaju strukturiranu mrežu, srednji plinski ultrazvučni mjerač protoka usvaja tetraedarsku mrežu, a površinska veza sučelja se koristi na spojnim točkama, sa rafiniranjem mreže na spojnim površinama. Izlazni i ulazni ravni cjevovodi usvajaju strukturiranu mrežu kao heksaedarnu mrežu, s maksimalnom veličinom mreže postavljenom na 2, Razmak1 (razmak mreže prvog graničnog sloja) od 1,5, Ratio1 (brzina rasta mreže prvog graničnog sloja) od 2, Spacing2 (razmak mreže drugog graničnog sloja) i omjer 2,5 stope rasta mreže od 1,5 2. Maksimalna veličina oka u dijelu tijela ultrazvučnog mjerača protoka plina je 5; lokalno prečišćavanje se primjenjuje na mrežu pretvarača s maksimalnom veličinom mreže od 1,5; lokalno preciziranje se primjenjuje na mrežu interfejsa, zadržavajući veličinu mreže na 2.

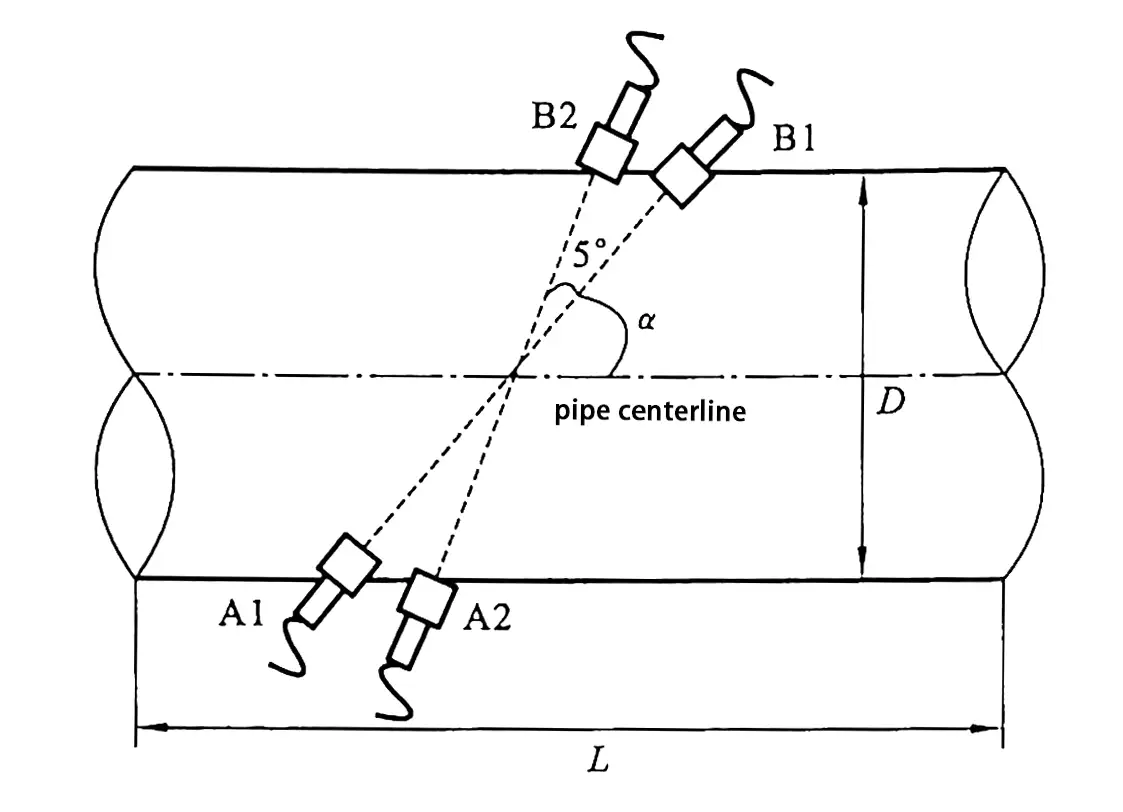

Slika 3.2 Šematski dijagram pretvarača pod različitim uglovima instalacije
Grafikon rezultata optimizacije kuta pretvarača
| Ugao | Intenzitet vrtloga | Pad pritiska | Preciznost | Najbolja aplikacija |
|---|---|---|---|---|
| 30 stepeni | Visok (15% greške) | 12% od ΔP | ±1.5% | Ne preporučuje se |
| 40 stepeni | Srednje | 8% od ΔP | ±1.0% | Nizak Re broj |
| 50 stepeni | Nisko | 5% od ΔP | ±0.5% | Optimalno (DN80) |
| 60 stepeni | Srednje | 7% od ΔP | ±0.8% | Velika brzina |
Izbor i podešavanje softvera za CFD simulaciju
ANSYS Fluent vs COMSOL:Što je bolje za simulaciju ultrazvučnog mjerača protoka?
Poređenje modela turbulencije:k-ε vs k-ω SST vs RSM za Reynoldsov broj 10⁴-10⁷
Kriterijumi kvaliteta mreže:y+ < 1, omjer stranica < 100, zakrivljenost < 0,85

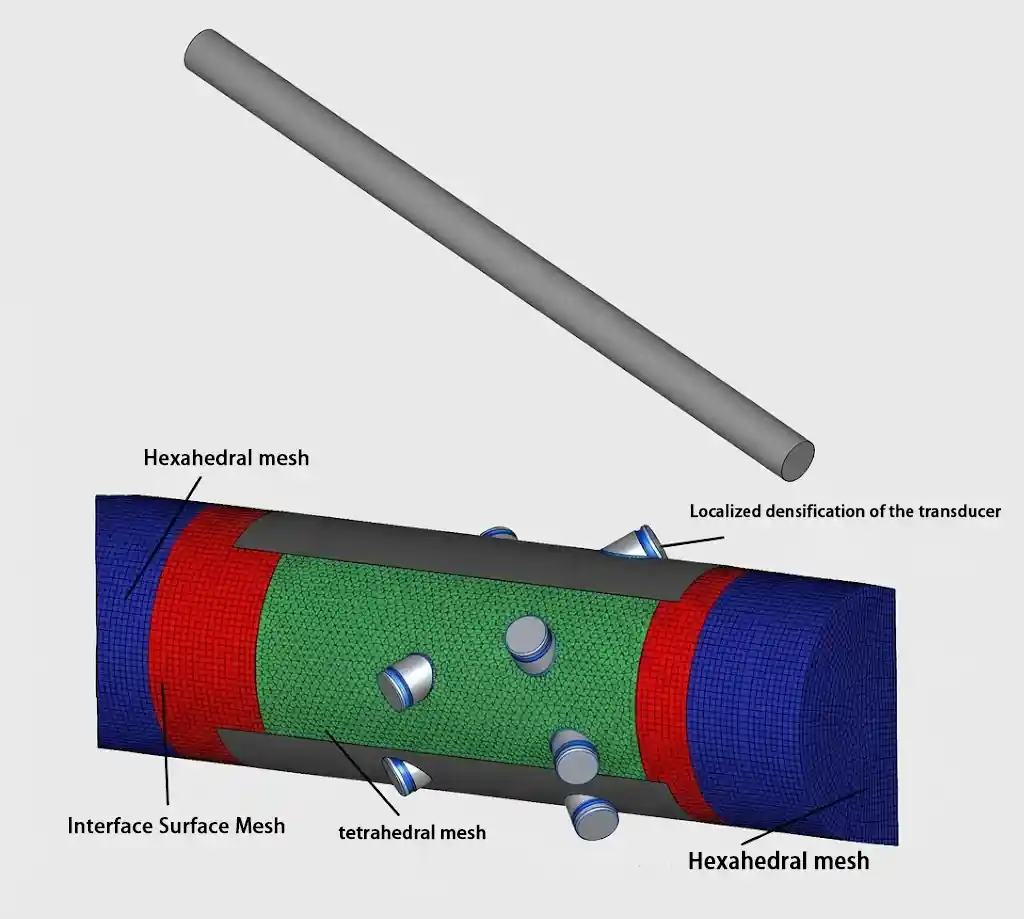

Slika 3.3: Model modeliranja
Zbog velikog gradijenta brzine u blizini površine zida, usvojeno je pročišćavanje mreže graničnog sloja, korištenjem zakona eksponencijalnog rasta, s početnom visinom (početna visina) postavljenom na 0,1, omjerom visine (omjer svakog graničnog sloja) od 1,2, brojem slojeva (broj graničnih slojeva) od 3, i ukupna visina He.7 (ukupna visina graničnog sloja). Konačan ukupan broj mreža je približno 1,5 miliona. Uzimajući za primjer ugao ugradnje sonde sa četiri putanje DN80 od 50 stepeni, rezultat podjele mreže je prikazan na slici 3.3.

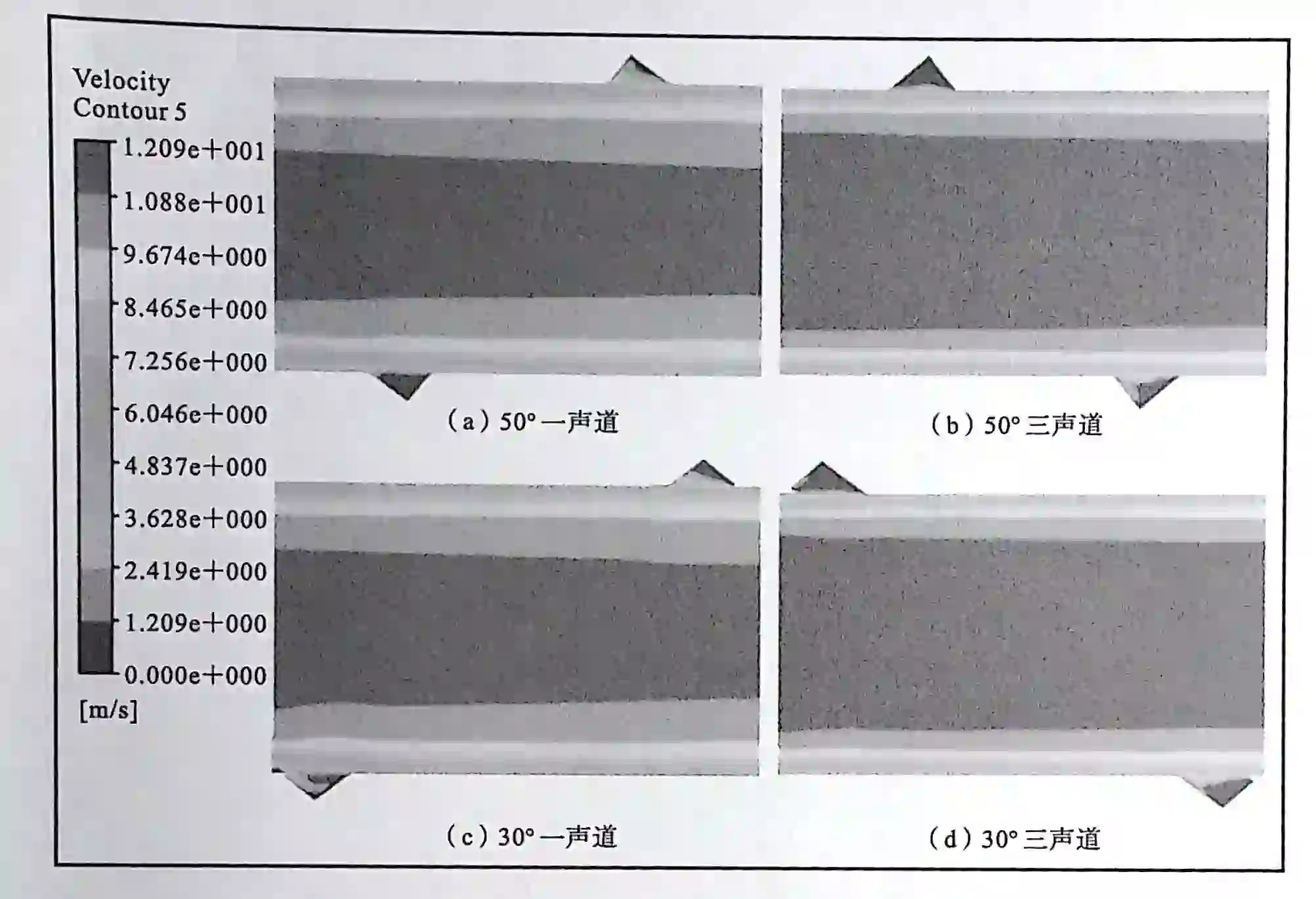

Slika 3.4: Karte konture brzine pri brzini ulaznog protoka od 10 m/s, uglovi instalacije od 50 stepeni i 30 stepeni
Da bismo bolje razumjeli distribuciju fluida unutar cjevovoda pod različitim uglovima ugradnje, uzimajući za primjer dva slučaja uglova ugradnje od 30 stepeni i 50 stepeni, kada je ulazna brzina protoka 10 m/s, karte konture brzine puteva jedan i tri prikazane su na slici 3.4.
FAQ
P: Da li strukturalni dizajn treba da uzme u obzir karakteristike fluida (kao što su viskoznost, mjehurići, suspendirane čvrste tvari)?
O: Veoma neophodno, različite karakteristike fluida imaju različite efekte na ultrazvučni prijenos: Visoko-tečnosti zahtijevaju jači pogon signala i dizajn osjetljivosti prijemnika. Mediji s mjehurićima ili suspendiranim čvrstim tvarima uzrokuju rasipanje signala, tako da su potrebni viši SNR i algoritmi za filtriranje signala. Stoga, strukturu i izbor pretvarača treba optimizirati na osnovu izmjerenih radnih uvjeta.
P: Može li dizajn umetka{0}}tipa ultrazvučnogFlow MeterPodrška-Nadgledanje{1}}u realnom vremenu i daljinska dijagnostika?
O: Moderni dizajni često integrišu: 4-20 mA / Modbus / HART izlazni interfejs. Funkcija samodijagnoze (kvalitet signala, detekcija statusa tekućine, itd.). Može se integrirati sa PLC / DCS ili IIoT platformama za daljinsko praćenje i rano upozorenje, poboljšavajući operativnu efikasnost.
P: Da li je struktura umetnutog{0}}prikladna za uslove velikog-promjera i visokog{2}}toka?
O: Da, u poređenju sa ugrađenim-prirubničkim tipom, struktura tipa umetanja-smanjuje troškove otvaranja i pogodnija je za aplikacije velikog-promjera. Međutim, pri dizajnu treba obratiti pažnju na sljedeće: Podesite odgovarajuću dubinu i ugao umetanja sonde. Koristite materijale visoke{5}}čvrstoće da podržite velike-sprečne sile protoka. Razmotrite uticaj distribucije brzine i Reynoldsovog broja na put mjerenja.
P: Da li konstrukcija za ugradnju ima visoke zahtjeve za ravne dijelove cijevi? Kako ublažava distorziju protoka?
O: Da, budući da se ultrazvučna mjerenja oslanjaju na stabilno polje protoka, strukture tipa umetanja{0}} često zahtijevaju uzvodno veće od ili jednako 10 D, nizvodno veće od ili jednako 5 D ravne cijevi kako bi se osiguralo da je profil brzine u potpunosti razvijen. U dizajnu se može koristiti sljedeće: Optimizacija ugla i položaja sonde (ugao ili ugao putanje zvuka), Kontrolisanje udaljenosti sonde-od zida, Ploče za korekciju polja protoka ili strukture za vođenje protoka.
