Stezaljke-na ultrazvučnim mjeračima protoka mogu efikasno podnijeti primjene visokog-pritiska jer se montiraju spolja na zidove cijevi bez prodiranja u sistem cjevovoda. Budući da pretvarači nikada ne dolaze u kontakt sa tekućinom koja teče, tlak u cjevovodu ne predstavlja direktno ograničenje za sam mjerni uređaj-bitan je samo strukturni integritet cijevi.
Razumijevanje mogućnosti kleme-o ultrazvučnom mjeraču protoka
Theultrazvučni merač protokastezaljka-na dizajnu stvara osnovnu prednost u okruženjima visokog-pritiska. Tradicionalni inline mjerači moraju izdržati unutrašnji pritisak fluida kroz vlažne komponente, alistezaljka na ultrazvučnom mjeraču protokas rade u potpunosti izvan cijevi.
Zašto spoljna montaža eliminiše granice pritiska
Kada instalirate ultrazvučnu stezaljku na mjerač protoka, pretvarači se pričvršćuju na vanjsku površinu cijevi pomoću montažnih uređaja ili sistema za vezivanje. Ovi senzori prenose i primaju ultrazvučne signale koji prolaze kroz zid cijevi, putuju kroz tekućinu i vraćaju se kroz suprotni zid. Sama cijev sadrži pritisak-a ne mjerač protoka.
U primjenama nafte i plina,stezaljka{0}}na ultrazvučnom mjeraču protokas redovno mjere protoke u cjevovodima koji rade na nekoliko hiljada PSI. Flexim FLUXUS serija, na primjer, radi sa "bez ograničenja maksimalnog pritiska" za čelične cijevi, kao što je dokumentirano u primjenama na terenu. Princip mjerenja ostaje nepromijenjen bez obzira da li cijev sadrži tekućinu od 50 PSI ili 5000 PSI.
Kako radi tehnologija ultrazvučnog mjerača protoka Clamp On

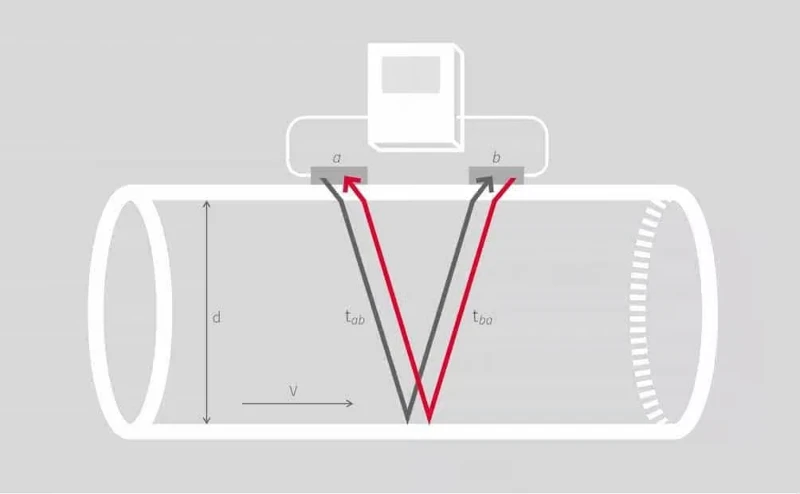

Ultrazvučna obujmica za mjerač protoka-na pristupu koristi-mjerenje vremena prolaska. Dva pretvarača postavljena na suprotnim stranama cijevi šalju ultrazvučne impulse kroz tekući medij. Jedan impuls putuje sa smjerom toka, drugi protiv njega. Vremenska razlika između ovih signala otkriva brzinu protoka.
Ovaj princip mjerenja zavisi od prijenosa zvučnog signala kroz zid cijevi i fluida-a ne od unutrašnjeg pritiska. Bilo da se mjeri voda na 100 PSI ili sirova nafta na 2.000 PSI, proračun tranzitnog vremena ostaje identičan.
Stezaljka na ultrazvučnom mjeraču protoka za vodu i{0}}tečnosti pod visokim pritiskom
Različiti tipovi fluida predstavljaju različite izazove za ultrazvučno mjerenje, ali sam pritisak rijetko stvara probleme za pravilno instaliranu stezaljku na tipu ultrazvučnih mjerača protoka.
Primjena sistema vode
Stezaljka na ultrazvučnom mjeraču protoka vode upravlja distribucijom komunalne vode, sistemima za hlađenje i industrijskom procesnom vodom u cijelom spektru pritiska. Gradske vodovodne mreže obično rade na 40-100 PSI, dok sistemi napojne vode za kotlove mogu premašiti 3000 PSI. Ista prenosiva stezaljka za ultrazvučni mjerač protoka na jedinici precizno mjeri obje aplikacije.
Ključna razlika leži u debljini stijenke cijevi. Vodovodne cijevi-visokog pritiska koriste deblje zidove, što zahtijeva sonde sa većom snagom prodiranja. Moderna stezaljka na ultrazvučnom mjeraču protoka za instalacije vode automatski kompenzuje kada unesete tačnu debljinu zida tokom podešavanja.
Služba za hemikalije i ugljovodonike
Pristup mjeraču protoka tečnosti sa stezaljkama pokazao se posebno vrednim za korozivne ili toksične fluide pod pritiskom. Postrojenja za kemijsku preradu koriste ove mjerače na izvorima reaktora, linijama za prijenos rastvarača i tokovima proizvodnje polimera gdje pritisci dosežu 1.500 PSI ili više.
Budući da tekućina nikada ne dolazi u kontakt sa pretvaračima, kompatibilnost materijala postaje irelevantna. Jedna prenosiva stezaljka na mjeraču protoka može mjeriti sumpornu kiselinu, natrijum hidroksid i čistu vodu u istom objektu-bez obzira na nivoe pritiska u svakoj liniji.
Prijenosni ultrazvučni mjerač protoka sa stezaljkom za ispitivanje tlaka
Kategorija prijenosnih stezaljki na mjeraču protoka nudi jedinstvene prednosti u okruženjima visokog-pritiska gdje je potrebno privremeno mjerenje.
Aplikacije za provjeru na terenu
Inženjeri koriste prijenosne ultrazvučne stezaljke za mjerač protoka na instrumentima kako bi provjerili tačnost inline mjerača bez isključivanja sistema pod pritiskom. Ovo se pokazalo kritičnim u aplikacijama za prenos starateljstva gde se javljaju sporovi oko merenja. Tehničar može za nekoliko minuta ugraditi stezaljku na mjerač protoka ultrazvučnog tipa, prikupiti podatke za verifikaciju i ukloniti ih-sve dok cjevovod radi pod punim pritiskom.
Rafinerije i hemijska postrojenja održavaju prijenosne jedinice za rješavanje problema sa protokom u procesnim tokovima visokog{0}}pritiska. Kada operateri posumnjaju na problem s pumpom ili kvar ventila, prijenosna stezaljka na ultrazvučnom senzoru protoka pruža trenutne podatke o protoku bez prekida procesa.
Sigurnosne prednosti u sistemima pod pritiskom
Instaliranje tradicionalnih linijskih brojila na vodove visokog{0}}pritiska zahtijeva smanjenje pritiska sistema, stvarajući sigurnosne rizike i gubitke u proizvodnji. Klizni mjerač protoka u potpunosti eliminira ove opasnosti. Prilikom ugradnje ili uklanjanja ne dolazi do rezanja, zavarivanja ili prodora na granicu pritiska.
Ova sigurnosna prednost postaje kritična u radu s opasnim materijalima. Stezaljka na ultrazvučnom senzoru protoka na hlorovodu visokog{1}}pritiska ili cjevovodu amonijaka predstavlja nulti rizik od ispuštanja u poređenju sa ugradnjom vlažnih komponenti mjerača protoka.
Tehnički faktori koji utječu na performanse stezaljki-na ultrazvučnom mjeraču protoka
Iako pritisak ne ograničava direktno ultrazvučnu stezaljku na mjeraču protoka, nekoliko povezanih faktora utiče na preciznost mjerenja u primjenama visokog{0}}pritiska.
Materijal cijevi i debljina zida
Tip kleme za mjerač protoka radi s različitim materijalima cijevi, ali sistemi visokog{0}}pritiska obično koriste teške-zidne čelične cijevi. Debljina zida utiče na slabljenje ultrazvučnog signala-deblji zidovi zahtijevaju snažnije pretvarače ili alternativne konfiguracije za montažu.
Standardni pretvarači podnose debljinu stijenke do 25 mm za čelične cijevi. Osim toga, specijalizirani sonde velike-produkcije ili refleksno montiranje (gdje se oba pretvarača montiraju na istoj strani) postaju neophodni. Stezaljka za ultrazvučni mjerač protoka-na predajniku uzima u obzir debljinu zida tokom proračuna podešavanja.
Kombinacije temperature i pritiska
Sistemi visokog{0}}pritiska često uključuju povišene temperature. Dok stezaljka na tipu ultrazvučnog merača protoka upravlja pritiskom nezavisno, kombinovani ekstremni uslovi zahtevaju razmatranje. Standardni pretvarači rade od -40 stepeni do +150 stepeni, sa specijalizovanim visokotemperaturnim modelima koji se protežu do 550 stepeni.
Temperatura cijevi utječe na proračun debljine stijenke i brzinu širenja signala više nego pritisak. Instalacijski parametri kompenziraju ove varijable. Prilikom puštanja u rad stezaljke na ultrazvučnom mjeraču, operateri unose materijal cijevi, debljinu stijenke i svojstva fluida. Pritisak ulazi u jednačine samo u odnosu na gustinu fluida za proračun masenog protoka.
Pričvrstite kvalitet signala ultrazvučnog senzora protoka
Moderna stezaljka na tehnologiji ultrazvučnog senzora protoka uključuje naprednu digitalnu obradu signala za održavanje tačnosti u zahtjevnim uvjetima. Sistemi visokog-pritiska sa pumpama ili kontrolnim ventilima stvaraju vibracije i turbulencije koje mogu uticati na stabilnost mjerenja.
Ultrazvučna obujmica za mjerač protoka na dizajnu filtrira ove smetnje pomoću sofisticiranih algoritama. Međutim, najbolje prakse za instalaciju i dalje preporučuju izbjegavanje lokacija u neposrednoj blizini pumpi ili ventila za brzo{1}} zatvaranje gdje se česti udari pritiska javljaju.
Pravi-Svjetski-Ultrazvučni mjerač protoka s visokim pritiskom-Na aplikacijama
Industrijski objekti u više sektora demonstriraju tlačne mogućnosti ultrazvučne tehnologije za mjerenje protoka.
Industrija nafte i gasa
Upstream Production: Protoci na ušću bušotine gdje pritisci često prelaze 3,000 PSI koriste stezaljke-na mjeračima za praćenje proizvodnje bez stvaranja potencijalnih tačaka curenja u sistemima za prikupljanje visokog{3}}pritiska.
Midstream Pipelines:-daleke dalekovode sirove nafte i prirodnog gasa koji rade na 800-1400 PSI zapošljavajuultrazvučna stezaljka na mjeraču protokas za detekciju curenja i verifikaciju protoka bez prodora cevovoda.
Nizvodna rafinacija: Procesni tokovi visokog-pritiska u katalitičkim krekerima, hidrotretmanima i frakcionacionim kolonama koriste ovu tehnologiju za privremeno mjerenje tokom studija optimizacije. Prenosni ultrazvučni mjerač protoka izdržava temperaturu do 200 stepeni u ovim aplikacijama.
Hemijska obrada
Tokovi napajanja iz reaktora, procesi polimerizacije i operacije ekstrakcije pod visokim-pritiskom imaju koristi od ne-invazivnog mjerenja. Stezaljka na meraču protoka tečnosti na liniji za napajanje polietilenskog reaktora koja meri na 1800 PSI obezbeđuje kritične podatke o kontroli procesa bez ugrožavanja granice pritiska.
Power Generation
Sistemi napojne vode za kotlove u elektranama rade na 3,000+ PSI. Stezaljka na ultrazvučnom mjeraču protoka vode prati ove protoke radi optimizacije efikasnosti i provjere performansi pumpe bez potrebe za skupim inline mjeračima.
Odabir pravog ultrazvučnog mjerača protoka sa stezaljkom
Odabir odgovarajuće stezaljke za ultrazvučni mjerač protoka{0}}za uslugu visokog-pritiska zahtijeva pažnju na nekoliko specifikacija osim ocjenjivanja tlaka.
Kriteriji za odabir sonde
Uskladite sondu s materijalom cijevi, promjerom i debljinom zida. Cjevovodi visokog{1}}pritiska obično imaju deblje zidove, što zahtijeva:
Visoko{0}}pretvaračiza debljinu zida 12-25mm
Transduktori širokog snopa{0}}aza cijevi visokog{0}}velikog promjera
Visoko{0}}pretvorni pretvaračiako je i sistem vruć
Standardni pretvarači rade za većinu aplikacija, ali ekstremne kombinacije klase tlaka, veličine cijevi i temperature mogu zahtijevati specijalizirane senzore.
Sistemski zahtjevi za montažu
Posude-pod visokim pritiskom često imaju izolaciju, premaze ili ograničen pristup. Prijenosna stezaljka na mjeraču protoka treba da uključuje montažni hardver pogodan za:
Uklanjanje i zamjena debele izolacije
Ograničen radni prostor oko cjevovoda-visokog pritiska
Sigurno pričvršćenje koje podnosi vibracije sistema
Brza montaža i demontaža za privremena mjerenja
Sistemi{0}}montirani na šinu pružaju najstabilniju instalaciju za trajno praćenje, dok sistemi{1}}montirani na lanac nude fleksibilnost za prijenosne aplikacije.
Mogućnosti obrade signala
Napredni DSP (digitalna obrada signala) pomaže u održavanju tačnosti kada vibracije cijevi ili turbulencija protoka stvaraju izazove mjerenja. Potražite stezaljku za mjerač protoka na modelima sa:
Prilagodljiva obrada signala za različite uslove protoka
Filtriranje buke za pumpne sisteme
Automatska kontrola pojačanja za optimalnu jačinu signala
Više{0}}mjerenje za poboljšanu preciznost
Najbolje prakse za instalaciju za primjenu stezaljki-na ultrazvučnim mjeračima
Pravilna instalacija određuje tačnost mjerenja mnogo više od nivoa pritiska. Slijedite ove smjernice za pouzdane rezultate s bilo kojom ultrazvučnom stezaljkom na mjeraču protoka.
Priprema cijevi
Temeljito očistite površinu cijevi na mjestima ugradnje sonde. Boja, rđa ili kamenac ometaju akustičnu spregu bez obzira na unutrašnji pritisak. Cjevovodi visokog{2}}pritiska često imaju zaštitne premaze koje se moraju ukloniti u malim područjima radi kontakta senzora.
Nanesite masu za akustičnu spojnicu između površine sonde i površine cijevi. Ovo eliminiše zračne šupljine koje blokiraju ultrazvučni prijenos. Vrsta smjese treba da odgovara radnoj temperaturi-standardne smjese rade do 150 stepeni, dok specijalizovane smjese podnose više temperature.
Pozicioniranje sonde
Zahtjevi za ravne cijevi jednako se primjenjuju na sisteme visokog{0}}pritiska. Stezaljka na meraču protoka ultrazvučnog tipa treba 10 prečnika ravne cevi uzvodno i 5 prečnika nizvodno za tačna očitavanja. Koljena, ventili i T-ovi stvaraju poremećaje profila protoka koji utiču na tačnost mjerenja bez obzira na pritisak.
Za primjene visokog-pritiska u skučenim prostorima gdje se ne mogu ispuniti zahtjevi za ravnim cijevima, razmislite o-višeputnim ultrazvučnim mjeračima protoka{2}}na dizajnima koji kompenzuju izobličenje profila protoka.
Sistemski parametri
Unesite tačne parametre cijevi prilikom puštanja u rad:
Vanjski prečnik: Mjerite kalibrom za preciznost
Debljina zida: Koristite ultrazvučni mjerač debljine ako je moguće
Materijal cijevi: Odaberite tačnu klasu materijala za odgovarajuću brzinu zvuka
Vrsta tečnosti: Odredite za ispravne proračune gustine i brzine zvuka
Ovi parametri su važniji od radnog pritiska za tačnost merenja. Prijenosni ultrazvučni mjerač protoka obujmice na jedinici s neispravnom debljinom stijenke će proizvesti greške na bilo kojem nivou pritiska.
Održavanje i{0}}dugoročni učinak
Stezaljka za ultrazvučni mjerač protoka- nudi jasne prednosti u vijeku trajanja visokog-pritiska i zahtjevima održavanja.
Zadaci rutinskog održavanja
Periodično održavanje uključuje jednostavne provere koje se izvode dok sistem radi pod punim pritiskom:
Provjerite je li montaža sonde siguran kontakt
Provjerite da se spojna smjesa nije osušila ili degradirala
Provjerite kablovske veze i kvalitet signala
Potvrdite unos parametara cijevi ostaju tačni
Ovi zadaci traju nekoliko minuta i ne zahtijevaju gašenje sistema, ulazak u skučeni prostor i naknadno testiranje pritiska. Stezaljka na ultrazvučnom senzoru protoka na kritičnom-vodu visokog pritiska može se servisirati tokom normalnog rada.
Dugovječnost u službi pod pritiskom
Odsustvo pokretnih dijelova i vlažnih komponenti znači da mjerni uređaj nema habanje{0}}pritiskom. Iako se sama cijev može zamarati ili korodirati tokom desetljeća rada pod pritiskom, mjerač protoka sa stezaljkom ostaje nepromijenjen sve dok integritet cijevi ostane adekvatan za ultrazvučni prijenos.
Uporedite ovo sa inline mjeračima u uslugama visokog{0}}pritiska gdje degradacija zaptivki, trošenje ležajeva i održavanje granice pritiska stvaraju stalne troškove i zabrinutost za sigurnost. Tip kleme za mjerač protoka eliminira ove probleme u potpunosti.
Često postavljana pitanja
Može li stezaljka na ultrazvučnom mjeraču protoka mjeriti i pri niskom pritisku?
Da, moderne ultrazvučne stezaljke na mjeračima protoka rade u cijelom rasponu tlaka od vakuuma do maksimalne vrijednosti cijevi. Neki napredni modeli mjere do atmosferskog tlaka čak iu čeličnim cijevima. Princip mjerenja se automatski prilagođava promjenama gustine fluida povezanih s različitim pritiscima, čineći jedan mjerač pogodnim za primjene niskog i visokog{2}}pritiska.
Utječe li debljina stijenke cijevi na mjerenje visokog-pritiska sa stezaljkom-na metrima?
Debljina zida utiče na daljinu prenosa signala, ali ne i na sposobnost pritiska. Deblji zidovi u cjevovodima visokog{1}}pritiska zahtijevaju snažnije pretvarače i možda će trebati bliži razmak između pretvarača. Prenosna obujmica na mjeraču protoka kompenzuje debljinu zida tokom podešavanja, obezbeđujući tačna očitavanja bez obzira na specifikacije cevi za klasu pritiska. Morate uneti ispravnu debljinu zida za predajnik da biste izračunali ispravne putanje signala.
Postoje li ograničenja tlaka za plastične cijevi sa obujmom za ultrazvučni mjerač protoka{0}}?
Ograničenje dolazi od ocjene tlaka cijevi, a ne od mjerača protoka. HDPE ili PVC cijevi imaju niže ocjene pritiska od čelika, ali stezaljka na ultrazvučnom mjeraču protoka vode mjeri precizno unutar sigurnog radnog raspona cijevi. Imajte na umu da se plastične cijevi mogu proširiti pod pritiskom, što zahtijeva kompenzaciju promjera u postavci mjerača za aplikacije visoke{2}}točnosti.
Kakva je tačnost kleme{0}}u poređenju sa inline mjeračima u sistemima visokog{1}}pritiska?
Tranzitna{0}}vremenska stezaljka na tipu ultrazvučnog mjerača protoka, tačnost se obično kreće od ±0,5% do ±2% očitanja, uporedivo sa kvalitetnim inline mjeračima. Glavna razlika u preciznosti proizlazi iz kvaliteta instalacije i kalibracije, a ne iz uticaja pritiska. Inline mjerači mogu imati male prednosti u ekstremno turbulentnim tokovima visokog-pritiska gdje je važno precizno profilisanje protoka, ali za većinu primjena stezaljka na ultrazvučnom senzoru protoka radi ekvivalentno.
Završna razmatranja
Pitanje može li ultrazvučna obujmica mjerača protoka-na tehnologiji podnijeti visok pritisak ima jasan odgovor: pritisak sam po sebi ne predstavlja ograničenje za pravilno odabranu i instaliranu stezaljku-na mjeračima. Princip eksterne montaže znači da ne dizajnirate posudu pod pritiskom-već montirate senzore na postojeću granicu pritiska.
Vaši kriteriji odabira trebali bi se fokusirati na karakteristike cijevi, svojstva fluida i okruženje instalacije, a ne na ocjene tlaka. Uskladite specifikacije sonde sa debljinom zida i temperaturom. Osigurajte odgovarajuće ravne dijelove cijevi za precizno mjerenje. Primijenite odgovarajuću akustičnu spojnicu i osigurajte montažu.
Za primjene visokog{0}}pritiska u rasponu od 500 PSI distribucije vode do 5000 PSI prerade ugljovodonika, stezaljka na ultrazvučnom mjeraču pruža precizno, pouzdano mjerenje bez sigurnosnih rizika, složenosti instalacije i stalnih briga o održavanju inline mjerača koji-prodiru.
