Koja je linearnost elektromagnetnog mjerača protoka?
Kao dobavljač elektromagnetnih mjerača protoka, često se susrećem sa kupcima koji su znatiželjni o različitim tehničkim aspektima ovih uređaja. Jedno od najčešće postavljanih pitanja je o linearnosti elektromagnetnog mjerača protoka. U ovom postu na blogu ću se pozabaviti šta linearnost znači u kontekstu elektromagnetnih mjerača protoka, zašto je važna i kako utiče na performanse ovih instrumenata.
Razumijevanje linearnosti u elektromagnetnim mjeračima protoka
Linearnost, u području elektromagnetnih mjerača protoka, odnosi se na odnos između izmjerenog protoka i izlaznog signala mjerača. Idealan elektromagnetski mjerač protoka bi imao savršeno linearan odnos, što znači da kako se brzina protoka povećava ili smanjuje, izlazni signal se mijenja na direktan i proporcionalan način.
Matematički, linearni odnos se može predstaviti jednadžbom (y = mx + c), gdje je (y) izlazni signal (kao što je napon ili struja), (x) je brzina protoka, (m) je nagib linije (koja predstavlja osjetljivost mjerača) i (c) je presek (koji je tipično nula u dobrom mjeraču).
U praksi, ako mjerač protoka ima dobru linearnost, udvostručenje brzine protoka će rezultirati udvostručenjem izlaznog signala. Na primjer, ako je pri protoku od (10) litara u minuti izlazni signal (2) mA, onda pri protoku od (20) litara u minuti, izlazni signal bi trebao biti (4) mA u mjeraču s linearnim ponašanjem.
Zašto je linearnost važna
Linearnost elektromagnetnog merača protoka je ključna iz nekoliko razloga. Prvo, pojednostavljuje proces kalibracije. Kada mjerač ima dobru linearnost, kalibracija se može izvršiti na nekoliko odabranih tačaka, a može se pretpostaviti da mjerač radi precizno u cijelom rasponu protoka. Ovo štedi vrijeme i resurse tokom instalacije i održavanja mjerača protoka.
Drugo, linearnost je neophodna za precizno merenje protoka. U mnogim industrijskim procesima, precizno mjerenje protoka je ključno za održavanje kvaliteta proizvoda, optimizaciju efikasnosti i osiguranje sigurnosti. Nelinearni mjerač protoka može unijeti greške u mjerenju protoka, što može dovesti do pogrešnih odluka o kontroli procesa. Na primjer, u procesu miješanja hemikalija, neprecizno mjerenje protoka zbog loše linearnosti može rezultirati nepravilnim omjerom hemikalija, što dovodi do proizvoda ispod standarda ili čak opasnih reakcija.
Treće, linearnost utiče na kompatibilnost merača protoka sa drugim sistemima kontrole i nadzora. Većina industrijskih kontrolnih sistema dizajnirana je za rad sa linearnim ulaznim signalima. Nelinearni mjerač protoka može zahtijevati dodatno kondicioniranje signala ili složene algoritme koji će biti integrirani u ove sisteme, povećavajući složenost i cijenu cjelokupnog podešavanja.
Faktori koji utječu na linearnost elektromagnetnih mjerača protoka
Nekoliko faktora može uticati na linearnost elektromagnetnog merača protoka. Jedan od primarnih faktora je dizajn i konstrukcija samog mjerača protoka. Kvalitet stvaranja magnetnog polja, materijali elektrode i unutrašnja geometrija protočne cijevi mogu utjecati na linearnost.
Magnetno polje u elektromagnetnom mjeraču protoka treba biti ravnomjerno po poprečnom presjeku protočne cijevi. Svaka nejednakost u magnetnom polju može uzrokovati varijacije induciranog napona, što dovodi do nelinearnosti. Visokokvalitetni mjerači protoka su dizajnirani s pažnjom na raspodjelu magnetnog polja kako bi se osigurala dobra linearnost.
Materijali elektroda također igraju ulogu. Elektrode mogu biti podložne prljanju ili koroziji tokom vremena, što može promijeniti njihova električna svojstva i utjecati na linearnost mjerača. Odabir pravog materijala elektroda za specifičnu primjenu, kao što je nehrđajući čelik za primjenu opće namjene ili platina za korozivne tekućine, je od suštinskog značaja za održavanje linearnosti.
Profil protoka unutar protočne cijevi je još jedan važan faktor. U idealnoj situaciji, fluid bi trebao teći na laminaran i simetričan način preko poprečnog presjeka cijevi. Međutim, u stvarnim aplikacijama, faktori kao što su krivine, ventili i pumpe uzvodno od mjerača protoka mogu uzrokovati turbulentne ili nesimetrične profile protoka. Ovi neidealni profili protoka mogu unijeti nelinearnost u mjerenje protoka. Da bi se ovo ublažilo, često se preporučuje ugradnja mjerača protoka s dovoljno ravnih cijevi uzvodno i nizvodno kako bi se omogućilo da se protok stabilizuje.
Mjerenje i osiguranje linearnosti
Za mjerenje linearnosti elektromagnetnog mjerača protoka obično se iscrtava kalibracijska kriva. Mjerač protoka se testira na više brzina protoka, a odgovarajući izlazni signali se snimaju. Ove tačke podataka se zatim crtaju na grafikonu, a linija koja najbolje odgovara povlači se kroz tačke. Odstupanje stvarnih tačaka podataka od linije koja najbolje odgovara koristi se za kvantifikaciju nelinearnosti brojila.
Kao dobavljač, poduzimamo nekoliko koraka kako bismo osigurali linearnost naših elektromagnetnih mjerača protoka. Tokom proizvodnog procesa koristimo visoko preciznu mašinsku obradu i napredne tehnike stvaranja magnetnog polja kako bismo osigurali ujednačena magnetna polja. Također provodimo rigorozne testove kontrole kvaliteta na svakom mjeraču protoka, uključujući testiranje linearnosti pri višestrukim brzinama protoka.
Osim toga, našim kupcima pružamo detaljna uputstva za instalaciju i održavanje. Pravilna instalacija, uključujući ispravno poravnanje i dovoljno ravnih cijevi, može pomoći u održavanju linearnosti mjerača protoka. Redovno održavanje, kao što je čišćenje elektroda i provjere kalibracije, također se preporučuje kako bi se osigurala dugoročna linearnost.
Naša ponuda proizvoda

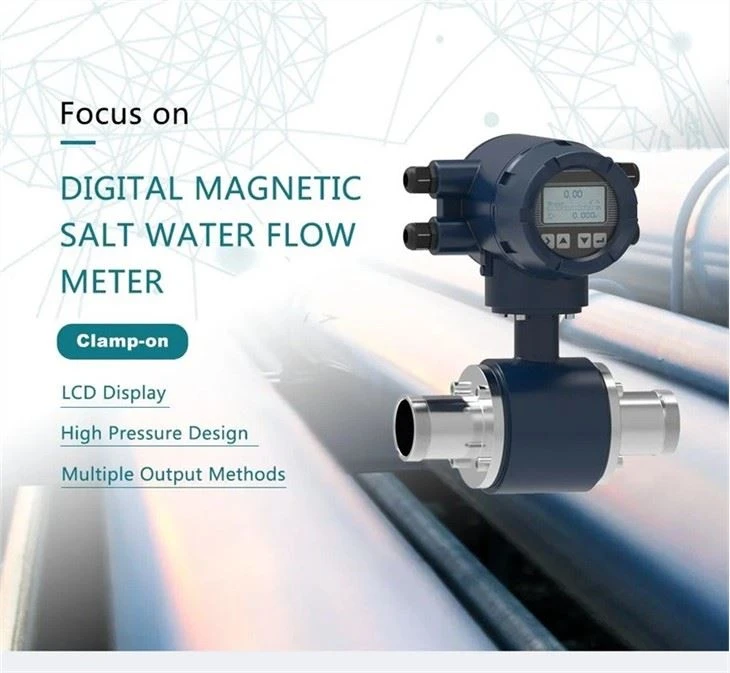

Nudimo širok spektar elektromagnetnih mjerača protoka sa odličnom linearnošću. Naš4 - 20mA Magnetski mjerač Elektromagnetski mjerač protoka Mjerač protokaje popularan izbor za mnoge industrijske primjene. Pruža linearni izlazni signal od 4 - 20 mA, koji je široko kompatibilan sa industrijskim kontrolnim sistemima.
Za primjene gdje je prostor ograničen ili gdje se preferiraju umetnuti mjerači protoka, našiProizvođač insertion Flow Meternudi visokokvalitetne umetnute mjerače protoka. Ovi mjerači su dizajnirani da obezbede precizno i linearno merenje protoka u različitim veličinama cevi i uslovima protoka.
Imamo i posebnePromocije Kineske tvornice DN4 - DN2000mm elektromagnetni mjerač protokadostupan. Ovi mjerači protoka pokrivaju širok raspon promjera cijevi, od DN4 do DN2000 mm, i pogodni su za različite industrije, uključujući tretman vode, hemijsku obradu i proizvodnju hrane i pića.
Zaključak
U zaključku, linearnost elektromagnetnog merača protoka je kritična karakteristika koja direktno utiče na njegovu tačnost, kalibraciju i kompatibilnost sa drugim sistemima. Kao dobavljač, posvećeni smo pružanju visokokvalitetnih mjerača protoka sa odličnom linearnošću. Naši proizvodi su dizajnirani i proizvedeni najnovijom tehnologijom i podvrgnuti su strogoj kontroli kvalitete kako bi se osiguralo precizno i pouzdano mjerenje protoka.
Ako ste na tržištu za elektromagnetni mjerač protoka, pozivamo vas da nas kontaktirate za više informacija i da razgovaramo o vašim specifičnim zahtjevima. Naš tim stručnjaka je spreman da vam pomogne u odabiru pravog merača protoka za vašu aplikaciju i da pruži podršku tokom procesa instalacije i rada.
Reference
- "Priručnik za mjerenje protoka: Principi i praksa" Richarda W. Millera
- "Elektromagnetski mjerači protoka: teorija, dizajn i primjena" različitih autora iz oblasti tehnologije mjerenja protoka.
