U području industrijskog mjerenja protoka, magnetni mjerači protoka, koji se često nazivaju magmetrima, pojavili su se kao pouzdano i efikasno rješenje za mjerenje brzine protoka provodljivih fluida. U srcu ovih sofisticiranih uređaja leži ključna komponenta: pretvarač. Kao vodeći dobavljač magmetara, uzbuđen sam što ću ući u funkcije pretvarača u magmetarima i istražiti njihov značaj u osiguravanju preciznog i pouzdanog mjerenja protoka.
Razumevanje Mag Metersa
Prije nego što zaronimo u ulogu pretvarača, hajde da ukratko pregledamo kako rade magmetari. Mag merači rade na osnovu Faradejevog zakona elektromagnetne indukcije, koji kaže da kada provodni fluid teče kroz magnetsko polje, napon se indukuje kroz fluid. Veličina ovog indukovanog napona je direktno proporcionalna brzini protoka fluida.
Tipični magmetar se sastoji od dvije glavne komponente: senzora i pretvarača. Senzor je ugrađen u cjevovod i sadrži par elektroda i generator magnetnog polja. Kako provodljivi fluid prolazi kroz senzor, elektrode detektuju inducirani napon, koji se zatim prenosi na pretvarač.
Uloga pretvarača
Pretvarač je mozak iza magmetara, odgovoran za obradu sirovog naponskog signala sa senzora i pretvaranje u smisleno mjerenje protoka. Evo ključnih funkcija pretvarača u magmetre:
Obrada signala
Prva i najosnovnija funkcija pretvarača je pojačavanje i uvjetovanje slabog naponskog signala primljenog od senzora. Inducirani napon generiran protokom fluida je obično vrlo mali, često u rasponu od milivolta. Pretvarač koristi sofisticiranu elektroniku da pojača ovaj signal do nivoa koji se može precizno izmjeriti i obraditi.
Osim pojačanja, pretvarač također filtrira sve neželjene smetnje ili smetnje koje mogu biti prisutne u signalu. Ovo je ključno za osiguranje tačnosti i pouzdanosti mjerenja protoka, posebno u industrijskim okruženjima gdje električni šum može biti značajan problem.
Proračun protoka
Nakon što je signal obrađen, pretvarač koristi unaprijed programirani algoritam za izračunavanje brzine protoka fluida. Algoritam uzima u obzir fizičke karakteristike senzora, kao što su prečnik cevi i jačina magnetnog polja, kao i svojstva fluida, kao što je njegova provodljivost.
Pretvarač može izračunati brzinu protoka u različitim jedinicama, kao što su litri u minuti, galoni po satu ili kubni metri u sekundi, ovisno o zahtjevima korisnika. Takođe može pružiti dodatne informacije, kao što je ukupna zapremina protoka, koja je kumulativna količina tečnosti koja je prošla kroz mjerač u određenom vremenskom periodu.
Prikaz i komunikacija
Konvertor je opremljen displejom koji pruža informacije u realnom vremenu o brzini protoka i drugim relevantnim parametrima. Zaslon može biti ili jednostavan analogni mjerač ili napredniji digitalni zaslon, ovisno o modelu pretvarača.
Pored lokalnog displeja, pretvarač može komunicirati i sa drugim uređajima ili sistemima, kao što je programibilni logički kontroler (PLC) ili sistem za nadzor i akviziciju podataka (SCADA). Ovo omogućava daljinsko praćenje i kontrolu mjerenja protoka, kao i integraciju s drugim industrijskim procesima.
Konfiguracija i kalibracija
Konverter omogućava korisniku da konfiguriše različite postavke i parametre kako bi optimizovao performanse magmetara. Ove postavke uključuju jedinice protoka, tip izlaznog signala, faktor prigušenja i kalibraciju nule i raspona.
Kalibracija je važan proces koji osigurava tačnost mjerenja protoka. Pretvarač se može kalibrirati koristeći poznatu brzinu protoka, bilo korištenjem opreme za kalibraciju ili poređenjem očitavanja mjerača sa referentnim mjeračem. Kada je kalibracija završena, pretvarač pohranjuje podatke o kalibraciji i koristi ih za prilagođavanje mjerenja protoka u skladu s tim.
Važnost pretvarača u mag metre
Pretvarač igra ključnu ulogu u performansama i pouzdanosti magmetara. Evo nekih od ključnih razloga zašto je pretvarač toliko važan:
Preciznost
Preciznost merenja protoka u velikoj meri zavisi od kvaliteta obrade signala i algoritama proračuna protoka koji se koriste u pretvaraču. Visokokvalitetni pretvarač može pružiti precizna i pouzdana mjerenja protoka, čak iu zahtjevnim industrijskim okruženjima.
Fleksibilnost
Konverter omogućava korisniku da konfiguriše magmetar kako bi zadovoljio svoje specifične zahteve. Ovo uključuje mogućnost odabira različitih jedinica protoka, tipova izlaznog signala i komunikacijskih protokola, kao i mogućnost izvođenja kalibracije i dijagnostike.
Pouzdanost
Pretvarač je dizajniran da bude robustan i pouzdan, sa visokim stepenom otpornosti na električnu buku i smetnje. Ovo osigurava da magmetar može raditi kontinuirano i precizno, čak iu teškim industrijskim okruženjima.
Kompatibilnost
Konverter se može lako integrisati sa drugim uređajima i sistemima, kao što su PLC-ovi, SCADA sistemi i data logeri. Ovo omogućava besprekornu komunikaciju i integraciju sa drugim industrijskim procesima, poboljšavajući ukupnu efikasnost i produktivnost.
Naši Mag mjerači i pretvarači
Kao vodeći dobavljač magmetara, nudimo širok asortiman visokokvalitetnih magmetara i pretvarača koji će zadovoljiti različite potrebe naših kupaca. Naši mag merači su dizajnirani da obezbede precizno i pouzdano merenje protoka u različitim primenama, uključujući tretman vode, hemijsku obradu, hranu i piće i farmaceutsku proizvodnju.
Naši pretvarači su opremljeni najnovijom tehnologijom i karakteristikama, uključujući napredne algoritme za obradu signala, digitalne displeje i komunikacijska sučelja. Takođe se lako instaliraju, konfigurišu i održavaju, što ih čini isplativim rešenjem za industrijsko merenje protoka.

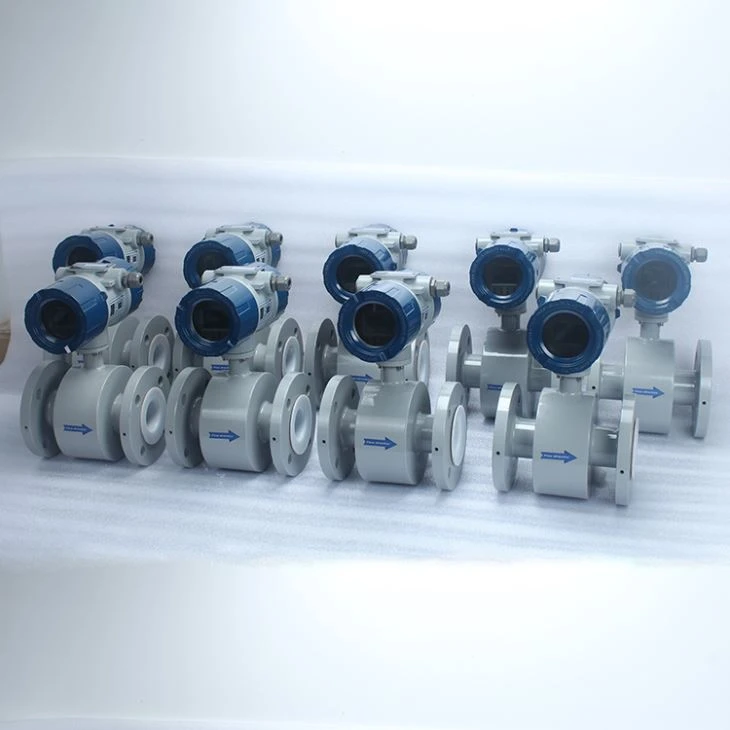

Ako tražite pouzdan i precizan magmetar za svoju primjenu, pozivamo vas da istražite naš asortiman proizvoda. Možete pronaći više informacija o našojMagnetski mjerač protoka za mjerenje vode sa kalibracijomiTip umetanja Mag Flow Meterna našoj web stranici. Nudimo i sveobuhvatan asortiman mjerača protoka za umetanje, a možete saznati više o našimProizvođač insertion Flow Meterusluge.
Kontaktirajte nas za kupovinu i konsultacije
Razumijemo da su potrebe svakog kupca jedinstvene i posvećeni smo pružanju personaliziranih rješenja koja će zadovoljiti vaše specifične zahtjeve. Bilo da vam je potreban jedan magmetar ili kompletan sistem za mjerenje protoka, naš tim stručnjaka je tu da vam pomogne.
Ako ste zainteresirani za kupovinu naših magmetara ili pretvarača, ili ako imate bilo kakvih pitanja ili trebate dodatne informacije, slobodno nas kontaktirajte. Rado ćemo razgovarati o vašim potrebama i pružiti vam detaljnu ponudu i tehničku podršku.
Reference
- "Magnetski mjerači protoka: principi, primjene i instalacija", Emerson Process Management.
- "Priručnik za mjerenje protoka: industrijski dizajn i primjena", Richard W. Miller.
