Hej tamo! Kao dobavljač vrtložnih mjerača, iz prve ruke vidio sam kako ovi sjajni uređaji mogu revolucionirati mjerenje protoka. Ali, kao i svaki komad opreme, potrebno ih je pravilno instalirati kako bi najbolje funkcionirali. Dakle, zaronimo u mjere predostrožnosti za instalaciju vortex mjerača.
1. Lokacija, lokacija, lokacija
Pre svega, ključno je odabrati pravo mesto za ugradnju vašeg vortex merača. Želite ga postaviti u ravan dio cijevi. Zašto? Pa, ravna cijev osigurava da je protok tekućine stabilan i ujednačen. Ako je tok sav turbulentan i haotičan, može pokvariti preciznost očitavanja mjerača.
Dobro pravilo je da imate najmanje 10 ravnih promjera cijevi uzvodno i 5 ravnih promjera cijevi nizvodno od mjerača. To daje tečnosti dovoljno prostora da se smiri i glatko teče prije i nakon prolaska kroz mjerač. Na primjer, ako koristite cijev promjera 2 inča, trebat će vam najmanje 20 inča ravne cijevi prije mjerača i 10 inča nakon njega.
Također, izbjegavajte postavljanje mjerača u blizini koljena, ventila ili T-a. To može uzrokovati poremećaje u protoku, što može dovesti do netočnih mjerenja. Ako apsolutno morate da ga instalirate u blizini takvih komponenti, možda ćete morati da koristite uređaje za poboljšanje protoka da biste izravnali protok.
2. Priprema cijevi
Prije nego što instalirate vortex mjerač, morate se uvjeriti da je cijev u dobrom stanju. Provjerite ima li krhotina, prljavštine ili hrđe unutar cijevi. To može oštetiti mjerač ili utjecati na njegove performanse. Možete koristiti četku za cijevi ili mlaz komprimiranog zraka kako biste temeljito očistili unutrašnjost cijevi.
Također je važno osigurati da je cijev pravilno poravnata. Pogrešno postavljene cijevi mogu opteretiti mjerač i uzrokovati curenje. Koristite libelu i ravnalicu da provjerite poravnanje dijelova cijevi na kojima će mjerač biti instaliran. Ako cijevi nisu pravilno poravnate, možete koristiti prirubnice cijevi ili brtve da izvršite potrebna podešavanja.
3. Montaža merača
Kada je u pitanju montaža vortex mjerača, morate biti oprezni. Većina vrtložnih mjerača dizajnirana je za montažu u horizontalnom ili okomitom položaju. Obavezno slijedite upute proizvođača u vezi s pravilnom orijentacijom ugradnje.
Ako mjerač montirate vodoravno, provjerite je li senzor na vrhu cijevi. Ovo pomaže da se spriječi nakupljanje mjehurića zraka ili krhotina na senzoru, što može utjecati na performanse mjerača. Ako ga montirate okomito, tekućina bi trebala teći odozdo prema gore. Ovo osigurava da je mjerač uvijek napunjen tekućinom i da nema zračnih džepova.
Koristite odgovarajuće vijke i brtve da pričvrstite mjerač na cijev. Uvjerite se da su vijci ravnomjerno zategnuti kako biste spriječili curenje. Prekomjerno zatezanje vijaka može oštetiti mjerač ili cijev, dok nedovoljno zatezanje može uzrokovati curenje.
4. Električne veze
Električni priključci vortex mjerača jednako su važni kao i fizička instalacija. Uvjerite se da koristite ispravnu vrstu kablova i konektora. Kablovi moraju biti pravilno izolirani kako bi se spriječile bilo kakve električne smetnje.
Prilikom povezivanja slijedite dijagram ožičenja koji je dao proizvođač. Neispravno ožičenje može uzrokovati kvar na mjeraču ili ga čak oštetiti. Također je dobra ideja koristiti kabelske uvodnice za zaštitu kabela od vlage i prašine.
Ako instalirate mjerač u području s puno električne buke, možda ćete morati koristiti oklopljene kablove ili instalirati zaštitu od prenapona. Ovo može pomoći u zaštiti mjerača od električnih smetnji i osigurati tačna mjerenja.
5. Kompatibilnost tečnosti
Prije instaliranja vortex mjerača, morate se uvjeriti da je mjerač kompatibilan sa tekućinom koju ćete mjeriti. Različiti fluidi imaju različita svojstva, kao što su viskozitet, gustina i temperatura. Ova svojstva mogu uticati na performanse merača.
Na primjer, ako mjerite tekućinu visokog viskoziteta, možda ćete morati odabrati vortex metar većeg promjera ili drugačiji dizajn senzora. Slično tome, ako mjerite tekućinu visoke temperature, trebat će vam mjerač koji može izdržati toplinu. Pogledajte našeMjerač protoka visoke temperature Vrtložni mjeračza aplikacije koje uključuju tečnosti visoke temperature.
Takođe je važno uzeti u obzir hemijsku kompatibilnost tečnosti sa materijalima merača. Neke tekućine mogu korodirati ili oštetiti mjerač ako nisu kompatibilne. Pobrinite se da odaberete mjerač sa materijalima koji su otporni na tekućinu koju ćete mjeriti.
6. Razmatranje pritiska i temperature
Pritisak i temperatura fluida takođe mogu imati značajan uticaj na performanse vortex merača. Uvjerite se da je mjerač ocijenjen za maksimalni tlak i temperaturu tekućine u vašoj primjeni.
Ako tlak ili temperatura premašuju nazivne vrijednosti mjerača, to može uzrokovati oštećenje mjerača ili utjecati na njegovu točnost. Možda ćete morati da instalirate senzore pritiska i temperature uzvodno od vortex merača kako biste pratili ove parametre i osigurali da ostanu u prihvatljivom opsegu.
7. Kalibracija
Kada je vortex metar instaliran, važno ga je kalibrirati. Kalibracija osigurava da mjerač daje tačna mjerenja. Možete koristiti uređaj za kalibraciju ili poslati mjerač u laboratoriju za kalibraciju.
Kalibraciju treba raditi redovno kako bi se održala tačnost mjerača. Učestalost kalibracije ovisi o primjeni i preporukama proizvođača. U nekim aplikacijama godišnja kalibracija može biti dovoljna, dok u drugim može biti potrebna češća kalibracija.
8. Testiranje
Nakon instalacije i kalibracije, dobra je ideja testirati vortex metar. Možete napraviti jednostavan test propuštanjem poznate količine tekućine kroz mjerač i upoređivanjem očitavanja mjerača sa stvarnom količinom. Ako postoji značajna razlika, možda ćete morati ponovo provjeriti instalaciju ili kalibraciju.
Također možete koristiti dijagnostičke alate koje osigurava proizvođač da provjerite performanse mjerača. Ovi alati vam mogu pomoći da identificirate sve potencijalne probleme i izvršite potrebna prilagođavanja.
Zaključak
Ispravno instaliranje vortex merača je od suštinskog značaja za precizno i pouzdano merenje protoka. Prateći ove mjere predostrožnosti za instalaciju, možete osigurati da vaš vortex mjerač radi najbolje i da vam pruža tačna mjerenja u godinama koje dolaze.

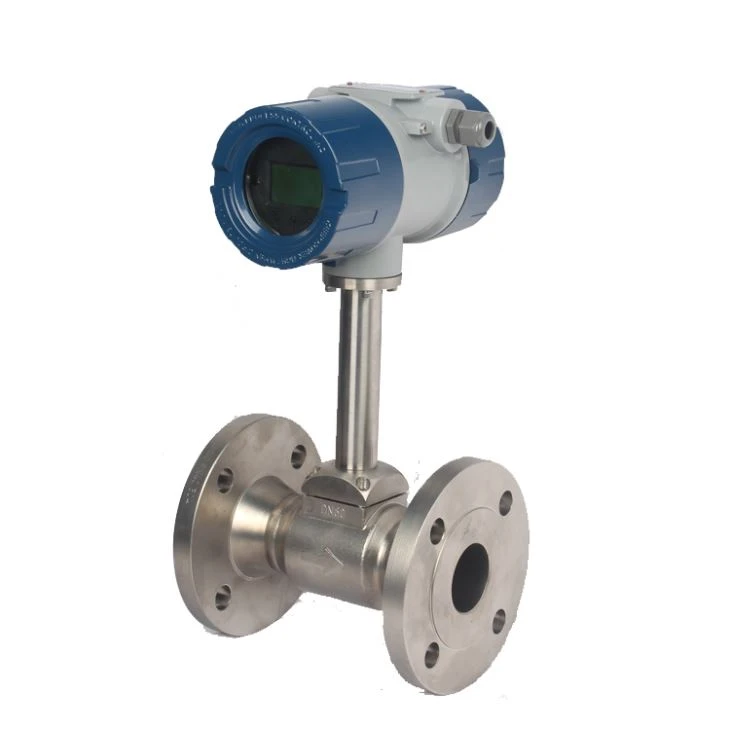

Ako ste na tržištu za visokokvalitetni vortex metar, mi smo za vas. NašVortex mjerač protoka Savršeno prikladan za primjenu na paru ili plin s dobrim performansamaiPulsni turbinski mjerač protoka sa malim prečnikomdizajnirani su da zadovolje širok spektar primjena.
Ako imate bilo kakvih pitanja ili vam je potrebna pomoć oko instalacije vortex metra, ne ustručavajte se da se obratite. Tu smo da vam pomognemo sa svim vašim potrebama mjerenja protoka. Kontaktirajte nas kako biste započeli pregovore o kupovini i pronašli savršeni vortex mjerač za vašu primjenu.
Reference
- Priručnici za instalaciju vortex mjerača
- Industrijski standardi za mjerenje i ugradnju protoka
