U području proizvodnje električne energije i industrijskih procesa, parne turbine igraju ključnu ulogu. Ove turbine pretvaraju energiju iz pare pod visokim pritiskom u mehanički rad, koji se zatim može koristiti za proizvodnju električne energije ili pogon drugih mašina. Da bi se osigurao njihov efikasan i siguran rad, neophodna je precizna kontrola protoka pare. Ovdje na scenu stupaju mjerači pare. Kao vodeći dobavljač paromjera, dobro sam upućen u umjetnost korištenja parnih mjerača za kontrolu parnih turbina, i ovdje sam da podijelim neke vrijedne uvide.
Razumijevanje osnova
Prije nego što uđemo u to kako paromjer kontrolira parnu turbinu, ključno je imati osnovno razumijevanje dvije komponente. Parna turbina je uređaj koji izvlači toplinsku energiju iz pare pod tlakom i pretvara je u energiju rotacije. Sastoji se od niza lopatica pričvršćenih na osovinu, koja se rotira dok para struji preko njih.
S druge strane, paromjer je instrument dizajniran za mjerenje brzine protoka, temperature i pritiska pare. Preciznim mjerenjem ovih parametara, paromjer pruža potrebne podatke za efikasnu kontrolu parne turbine.
Uloga parnog mjerača u kontroli parne turbine
Primarna funkcija paromjera u kontroli parne turbine je mjerenje brzine protoka pare. Brzina protoka pare direktno utiče na izlaznu snagu turbine. Ako je protok prenizak, turbina možda neće proizvesti dovoljno snage, dok pretjerano visok protok može uzrokovati preopterećenje i oštećenje turbine.
Osim brzine protoka, paromjer također prati temperaturu i pritisak pare. Ovi parametri su kritični jer svojstva pare kao što su gustina i entalpija u velikoj meri zavise od temperature i pritiska. Kontinuiranim mjerenjem ovih vrijednosti, paromjer osigurava da para koja ulazi u turbinu bude unutar optimalnog radnog raspona.
Vrste parnih mjerača
Na tržištu postoji nekoliko vrsta parnih mjerača, od kojih svaki ima svoje prednosti i nedostatke. Neki od najčešće korištenih mjerača pare uključuju:
- Merači diferencijalnog pritiska: Ovi mjerači rade na principu stvaranja razlike tlaka preko suženja u cijevi za paru. Razlika tlaka je tada povezana sa brzinom protoka pare. Primjeri mjerača diferencijalnog tlaka uključuju otvorne ploče i venturijeve cijevi.
- Vrtložni mjerači protoka: Vrtložni mjerači protoka rade na principu von Kármán vortex ulice. Kako para teče pored tijela blefa, vrtlozi se izbacuju frekvencijom proporcionalnom brzini protoka. Ovi mjerači su poznati po svojoj visokoj preciznosti i pouzdanosti. Na primjer, našeVortex mjerač protoka od nerđajućeg čelika SS304je popularan izbor u mnogim industrijama zbog svoje izdržljivosti i preciznosti.

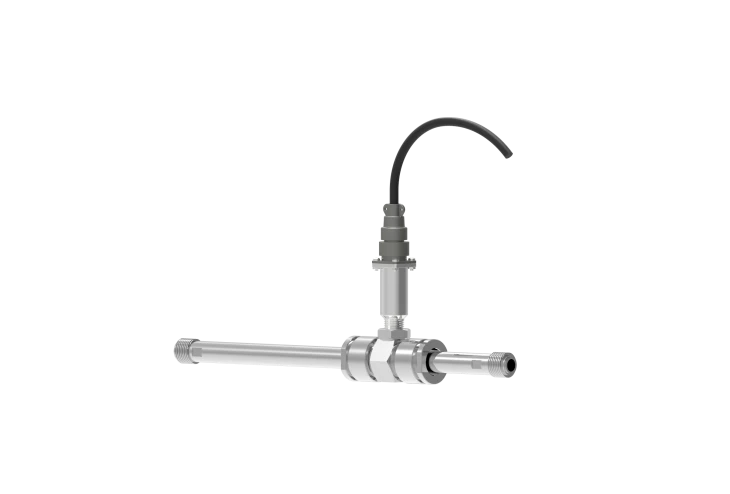

- Turbinski mjerači protoka: Turbinski mjerači protoka koriste rotirajuću turbinu za mjerenje brzine protoka pare. Brzina rotacije turbine je direktno proporcionalna brzini protoka pare. NašPulsni turbinski mjerač protoka sa malim prečnikompogodan je za aplikacije gdje je prostor ograničen i gdje je potrebno precizno mjerenje protoka.
Ugradnja parnih mjerača
Pravilna ugradnja paromjera je ključna za precizno mjerenje. Evo nekoliko ključnih tačaka koje treba uzeti u obzir prilikom instalacije:
- Lokacija: Merač pare treba da bude instaliran u ravnom delu cevi za paru, dalje od bilo kakvih krivina, kolena ili ventila. Ovo osigurava da je protok pare potpuno razvijen i ujednačen, što je bitno za precizno mjerenje.
- Orijentacija: Merač pare treba da bude instaliran u ispravnoj orijentaciji kako je odredio proizvođač. Neka brojila su dizajnirana za horizontalnu instalaciju, dok se druga mogu postaviti vertikalno.
- Priključci cijevi: Paromjer bi trebao biti spojen na parnu cijev pomoću odgovarajućih cijevnih priključaka. Priključci trebaju biti bez curenja kako bi se spriječio gubitak pare i osiguralo precizno mjerenje.
Korištenje podataka mjerača pare za kontrolu turbine
Nakon što je paromjer instaliran i proradi, podaci koje daje mogu se koristiti za kontrolu parne turbine. Evo kako:
- Kontrola protoka: Na osnovu izmjerenog protoka pare, kontrolni sistem može podesiti ulazni ventil za paru kako bi održao željeni protok. Ako je protok prenizak, ventil se može dodatno otvoriti kako bi se povećao protok pare, a ako je protok previsok, ventil se može lagano zatvoriti kako bi se smanjio protok.
- Kontrola temperature i pritiska: Kontrolni sistem takođe može koristiti podatke o temperaturi i pritisku sa paromera za podešavanje drugih parametara u sistemu pare. Na primjer, ako je temperatura pare previsoka, kontrolni sistem može povećati količinu rashladne vode u generatoru pare kako bi snizio temperaturu.
Napredne strategije kontrole
Pored osnovne kontrole protoka, temperature i pritiska, napredne strategije upravljanja mogu se koristiti za poboljšanje performansi i efikasnosti parne turbine. Ove strategije uključuju:
- Model - Based Control: Upravljanje zasnovano na modelu koristi matematičke modele parne turbine i parnog sistema za predviđanje ponašanja sistema i prilagođavanje kontrolnih parametara u skladu s tim. Ovaj pristup može pružiti precizniju i efikasniju kontrolu u odnosu na tradicionalne metode kontrole.
- Optimalna kontrola: Optimalna kontrola ima za cilj maksimiziranje performansi parne turbine uz minimiziranje potrošnje energije i operativnih troškova. Ovo se postiže korištenjem algoritama optimizacije za određivanje optimalnih zadanih vrijednosti za kontrolne parametre.
Održavanje parnih mjerača
Redovno održavanje paromera je neophodno kako bi se osigurala njihova dugoročna tačnost i pouzdanost. Evo nekoliko zadataka održavanja koje treba obaviti:
- Kalibracija: Merila pare treba redovno kalibrisati kako bi se osiguralo da daju tačna merenja. Kalibracija uključuje poređenje očitanja brojila sa poznatim standardom i podešavanje mjerača ako je potrebno.
- Inspekcija: Merač pare treba redovno proveravati da li ima znakova oštećenja ili istrošenosti. To uključuje provjeru priključaka cijevi, senzora i elektronike.
- Čišćenje: Paromjer treba povremeno čistiti kako bi se uklonila prljavština, krhotine ili kamenac koji se mogu nakupiti na senzoru ili cijevima.
Zaključak
Korištenje paromjera za kontrolu parne turbine je složen, ali bitan proces. Kao dobavljač paromjera, razumijemo važnost pružanja visokokvalitetnih brojila i pouzdane podrške našim kupcima. NašMjerač protoka visoke temperature Vrtložni mjerači drugi proizvodi su dizajnirani da zadovolje zahtjevne zahtjeve aplikacija upravljanja parnim turbinama.
Ako ste na tržištu za paromjer ili trebate više informacija o tome kako koristiti paromjer za kontrolu vaše parne turbine, pozivamo vas da nas kontaktirate za detaljnu raspravu. Naš tim stručnjaka spreman je da Vam pomogne u pronalaženju najboljeg rješenja za Vaše specifične potrebe. Hajde da radimo zajedno na optimizaciji performansi i efikasnosti vašeg sistema parne turbine.
Reference
- "Priručnik o inženjerstvu parnih turbina" od APM van der Walta
- "Priručnik za mjerenje protoka" Richarda W. Millera
