Povezivanje transmitera pritiska na data logger je ključni proces u mnogim industrijskim i naučnim primenama. Kao dobavljač transmitera pritiska, razumem važnost ove veze i potrebu za jasnim i pouzdanim vodičem. U ovom postu na blogu, provest ću vas kroz korake povezivanja transmitera tlaka na uređaj za snimanje podataka, osiguravajući da možete precizno mjeriti i snimati podatke o pritisku.
Razumijevanje osnova
Prije nego što zaronimo u proces povezivanja, bitno je razumjeti uključene osnovne komponente. Transmiter pritiska je uređaj koji pretvara pritisak u električni signal, obično u obliku napona ili struje. Ovaj signal je proporcionalan pritisku koji se meri. S druge strane, data logger je uređaj koji snima i pohranjuje podatke tokom vremena. Može se koristiti za praćenje i analizu promjena pritiska, što ga čini vrijednim alatom u različitim industrijama.
Korak 1: Odaberite pravi transmiter pritiska

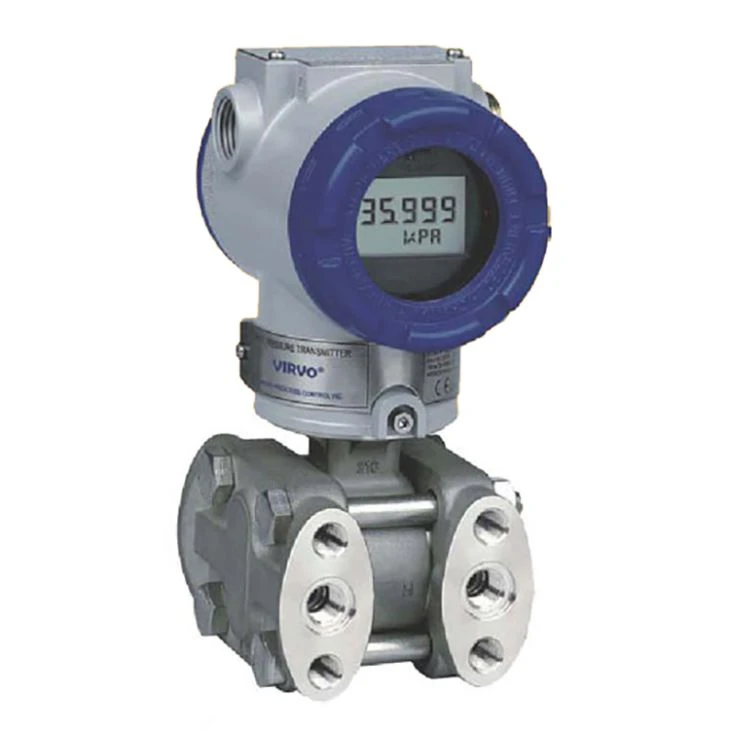

Prvi korak u povezivanju transmitera tlaka na uređaj za snimanje podataka je odabir pravog transmitera za vašu primjenu. Dostupne su različite vrste transmitera pritiska, od kojih je svaki dizajniran za specifične opsege pritiska i okruženja. Na primjer, ako trebate izmjeriti pritisak tekućine, možete uzeti u obzirIndustrijski transmiter pritiska za merenje tečnosti Pametni merač protoka. Ovaj tip odašiljača je posebno dizajniran da pruži tačna mjerenja u tečnim aplikacijama.
Ako imate posla sa diferencijalnim pritiskom, što je razlika u pritisku između dve tačke, aPredajnik diferencijalnog tlaka s mjeračem protoka s jednom ili dvostrukom prirubnicombi bio prikladan izbor. Ovi transmiteri se obično koriste u aplikacijama u kojima je potrebno pratiti razliku pritiska, kao što su sistemi za merenje protoka.
Korak 2: Prikupite potrebne alate i materijale
Nakon što odaberete odgovarajući transmiter tlaka, morat ćete prikupiti potrebne alate i materijale za povezivanje. Evo liste stvari koje bi vam mogle zatrebati:
- Predajnik pritiska:Odašiljač koji ste odabrali za svoju aplikaciju.
- Data Logger:Kompatibilni uređaj za snimanje podataka koji može primati i snimati električni signal sa transmitera pritiska.
- kablovi:Odgovarajući kablovi za povezivanje transmitera pritiska na data logger. Proverite da li su kablovi odgovarajuće dužine i da imaju ispravne konektore.
- Odvijači i ključevi:Ovi alati će se koristiti za osiguranje priključaka i montažu uređaja ako je potrebno.
- Električna traka ili termoskupljajuća cijev:Za izolaciju priključaka i sprječavanje bilo kakvih električnih kratkih spojeva.
Korak 3: Montirajte transmiter pritiska
Prije električnog povezivanja potrebno je montirati transmiter tlaka na odgovarajuće mjesto. Mjesto montaže treba odabrati na osnovu izvora pritiska i zahtjeva vaše aplikacije. Uvjerite se da je predajnik sigurno montiran i nivelisan kako biste osigurali tačna mjerenja.
Korak 4: Napravite električne veze
Sada je vrijeme da napravite električne veze između transmitera tlaka i data logera. Evo generalnog vodiča kako to učiniti:
- Identifikujte izlazne žice:Transmiter pritiska će imati izlazne žice koje prenose električni signal. Ove žice su obično označene ili označene bojama. Pogledajte priručnik za odašiljač da biste identificirali ispravne žice.
- Povežite izlazne žice na Data Logger:Koristeći odgovarajuće kablove, spojite izlazne žice transmitera pritiska na ulazne terminale data logera. Provjerite jesu li priključci sigurni i čvrsti.
- Provjerite polaritet:Važno je provjeriti polaritet priključaka kako biste osigurali da se električni signal ispravno prenosi. Neispravan polaritet može dovesti do netočnih mjerenja ili oštećenja uređaja.
- Izolirajte priključke:Nakon što su spojevi napravljeni, koristite električnu traku ili termoskupljajuću cijev da izolirate veze i spriječite bilo kakve električne kratke spojeve.
Korak 5: Konfigurirajte Data Logger
Nakon što izvršite električne veze, morate konfigurirati data logger da prima i snima podatke o tlaku. Proces konfiguracije može varirati u zavisnosti od tipa data logera koji koristite. Evo nekoliko općih koraka koje treba slijediti:
- Uključite Data Logger:Uključite data logger i pričekajte da se pokrene.
- Pristupite meniju za konfiguraciju:Koristite interfejs ili softver data logera da pristupite konfiguracionom meniju.
- Postavite ulazne parametre:U meniju za konfiguraciju podesite ulazne parametre da odgovaraju izlaznom signalu transmitera pritiska. Ovo uključuje podešavanje tipa signala (napon ili struja), opseg signala i sve druge relevantne parametre.
- Postavite brzinu uzorkovanja i interval snimanja:Odredite koliko često će data logger uzorkovati podatke o pritisku i koliko dugo će snimati podatke. Ove postavke će ovisiti o zahtjevima vaše aplikacije.
- Sačuvajte konfiguraciju:Nakon što ste postavili sve parametre, sačuvajte konfiguraciju u data logger.
Korak 6: Testirajte sistem
Nakon konfigurisanja data logera, važno je testirati sistem kako biste bili sigurni da radi ispravno. Evo kako to možete učiniti:
- Pritisak na predajnik:Koristite izvor pritiska da primenite pritisak na transmiter pritiska. Uvjerite se da je tlak unutar raspona transmitera.
- Nadgledajte Data Logger:Provjerite data logger da vidite da li prima i ispravno bilježi podatke o tlaku. Trebalo bi da vidite očitanja pritiska prikazana na ekranu data logera ili u softveru.
- Provjerite tačnost:Uporedite očitavanja pritiska na data loggeru sa poznatim referentnim pritiskom da biste potvrdili tačnost merenja. Ako postoje neslaganja, provjerite veze i postavke konfiguracije.
Korak 7: Rješavanje problema
Ako naiđete na bilo kakve probleme tokom procesa povezivanja ili testiranja, evo nekih uobičajenih problema i rješenja:
- Nema signala:Ako data logger ne prima nikakav signal od transmitera pritiska, provjerite električne veze kako biste bili sigurni da su sigurni i da li je polaritet ispravan. Također, provjerite napajanje predajnika i data logera.
- Netačna očitavanja:Ako očitanja tlaka nisu točna, provjerite kalibraciju transmitera tlaka. Možda ćete morati ponovo kalibrirati predajnik koristeći poznati referentni tlak. Također, provjerite postavke konfiguracije data logera da biste bili sigurni da su ispravni.
- Električne smetnje:Električne smetnje mogu uzrokovati šum u signalu i utjecati na točnost mjerenja. Da biste smanjili električne smetnje, koristite oklopljene kablove i držite kablove dalje od drugih izvora električne energije.
Zaključak
Povezivanje transmitera pritiska na data logger jednostavan je proces ako slijedite korake navedene u ovom blog postu. Odabirom pravog transmitera pritiska, prikupljanjem potrebnih alata i materijala, ispravnim električnim povezivanjem, konfiguracijom data logera i testiranjem sistema, možete osigurati tačno i pouzdano snimanje podataka o pritisku.
Ako imate bilo kakvih pitanja ili vam je potrebna dodatna pomoć oko povezivanja transmitera pritiska na data logger, ili ako ste zainteresovani za kupovinu transmitera pritiska za vašu aplikaciju, slobodno nas kontaktirajte. Mi smo vodeći dobavljač transmitera pritiska i možemo vam pružiti visokokvalitetne proizvode i profesionalnu podršku.
Reference
- Priručnici za instalaciju i rad transmitera tlaka
- Korisnički vodiči Data Loggera
- Priručnik za industrijske instrumente i upravljanje
