Hej tamo! Kao dobavljač ultrazvučnih mjerača protoka, jako sam uzbuđen što mogu zaroniti u to kako ovi sjajni uređaji rade. Ultrazvučni mjerači protoka postaju sve popularniji u raznim industrijama i to s dobrim razlogom. Oni nude nenametljiv, precizan i efikasan način mjerenja protoka tečnosti.
Osnove ultrazvučnih mjerača protoka
Počnimo sa osnovama. Ultrazvučni mjerači protoka koriste ultrazvučne valove za mjerenje brzine protoka tečnosti. Postoje dvije glavne vrste: tranzitni - vremenski i dopler.
Transit - Time Ultrazvučni mjerači protoka
Protočni mjerači prolaznog vremena rade na principu da na vrijeme koje je potrebno ultrazvučnom talasu da putuje kroz tečnost utiče protok te tečnosti. Ovi mjerači imaju dva pretvarača koji mogu slati i primati ultrazvučne signale. Jedan pretvarač šalje ultrazvučni impuls uzvodno (protiv toka tekućine), a drugi šalje impuls nizvodno (u smjeru toka tekućine).
Kada tečnost ne teče, vrijeme koje je potrebno ultrazvučnom valu da putuje od jednog pretvarača do drugog je isto u uzvodnom i nizvodnom smjeru. Ali kada tečnost počne da teče, talas koji putuje nizvodno dobija podsticaj od protoka, tako da brže stiže do prijemnog pretvarača. S druge strane, val koji putuje uzvodno mora se boriti protiv strujanja, tako da je potrebno duže da stigne do prijemnog pretvarača.
Razlika u vremenu prolaska uzvodnih i nizvodnih talasa je direktno proporcionalna brzini protoka tečnosti. Mjerenjem ove vremenske razlike, mjerač protoka može izračunati brzinu protoka tečnosti. Ovaj tip merača protoka je odličan za čiste tečnosti sa niskim nivoom suspendovanih čestica ili mehurića, kao što je voda u komunalnom vodovodnom sistemu.
Na primjer, ako tražiteEfikasan i praktičan mjerač protoka vode, ultrazvučni merač protoka u prolaznom vremenu mogao bi biti savršen izbor. Može precizno izmjeriti protok vode u cijevima bez potrebe za rezanjem cijevi, što štedi mnogo vremena i novca na instalaciji.
Dopler ultrazvučni mjerači protoka
Dopler mjerači protoka rade na drugom principu. Oni se oslanjaju na Doplerov efekat, koji je promena frekvencije talasa kada je izvor talasa ili posmatrač u pokretu. U slučaju doplerovog ultrazvučnog merača protoka, merač šalje ultrazvučni talas u tečnost. Ovaj talas se odbija od čestica ili mehurića suspendovanih u tečnosti i zatim ga prima merač.
Kada tečnost teče, frekvencija reflektovanog talasa se menja. Količina pomaka frekvencije povezana je sa brzinom čestica ili mjehurića u tekućini, za koju se pretpostavlja da je ista kao i brzina same tekućine. Mjerač protoka mjeri ovaj pomak frekvencije i koristi ga za izračunavanje brzine protoka.
Dopler mjerači protoka su idealni za tekućine koje sadrže značajnu količinu suspendiranih čvrstih tvari ili mjehurića, kao što su otpadna voda ili mulj. Međutim, oni nisu tako precizni kao mjerači protoka za čiste tečnosti.
Instalacija i podešavanje

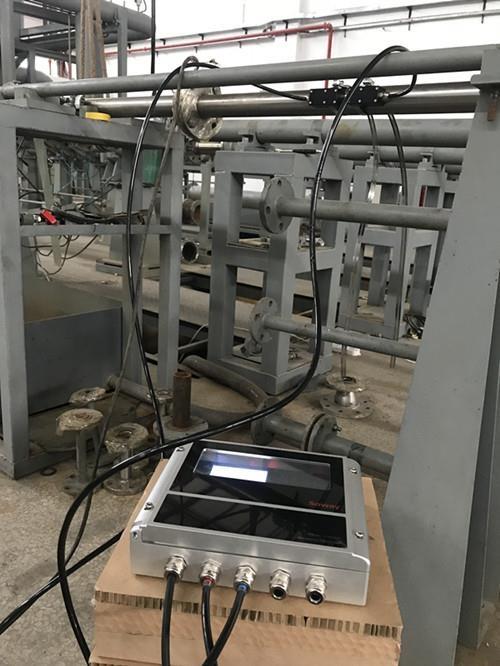

Jedna od sjajnih stvari kod ultrazvučnih mjerača protoka je ta što se relativno lako instaliraju. Za stezaljku - na ultrazvučnim mjeračima protoka, ne trebate ni sjeći u cijev. Jednostavno pričvrstite sonde na vanjsku stranu cijevi na odgovarajućoj udaljenosti i uglom. To ih čini popularnim izborom za aplikacije u kojima zaustavljanje protoka ili urezivanje cijevi nije opcija.
Prije ugradnje mjerača protoka, morate se uvjeriti da je cijev u dobrom stanju i da je tekućina u cijevi prikladna za tip mjerača protoka koji koristite. Također morate izmjeriti promjer cijevi i odabrati ispravnu lokaciju za ugradnju. Lokacija treba biti udaljena od bilo kakvih poremećaja u protoku, kao što su koljena, ventili ili pumpe, kako bi se osigurala precizna mjerenja.
Nakon što su pretvarači instalirani, potrebno je kalibrirati mjerač protoka. Ovo obično uključuje unošenje nekih parametara u mjerač, kao što su promjer cijevi, vrsta tekućine i instalacijska udaljenost između pretvarača. Nakon kalibracije, mjerač protoka je spreman za početak mjerenja protoka.
Prednosti ultrazvučnih mjerača protoka
Korištenje ultrazvučnih mjerača protoka ima nekoliko prednosti. Prvo, nisu nametljivi, što znači da ne dolaze u direktan kontakt sa tečnošću. Ovo smanjuje rizik od kontaminacije i habanja mjerača. Takođe ih čini pogodnim za aplikacije gde je tečnost korozivna ili opasna.
Drugo, ultrazvučni mjerači protoka su vrlo precizni. Oni mogu pružiti precizna mjerenja protoka u širokom rasponu brzina protoka. To ih čini korisnim u mnogim industrijama, uključujući preradu vode, nafte i plina i hemijsku preradu.
Još jedna prednost je što imaju nizak pad pritiska. Za razliku od nekih drugih vrsta mjerača protoka, ultrazvučni mjerači protoka ne ograničavaju protok tekućine, tako da postoji vrlo mali gubitak tlaka u cijevi. Ovo može uštedjeti energiju i smanjiti operativne troškove.
Za automatizaciju zgrada i HVAC sisteme, aUltrazvučni merač protoka vode sa trakom za visoku preciznost za automatizaciju zgrada, HVACmože biti odlična opcija. Može precizno izmjeriti protok vode u sistemu, što je neophodno za održavanje efikasnosti HVAC sistema.
Održavanje i rješavanje problema
Ultrazvučni mjerači protoka općenito zahtijevaju vrlo malo održavanja. Međutim, važno je redovno provjeravati da li sonde ima znakova oštećenja ili istrošenosti. Također morate biti sigurni da je instalacija i dalje sigurna i da je mjerač ispravno kalibriran.
Ako naiđete na bilo kakve probleme s mjeračem protoka, kao što su netočna mjerenja ili gubitak signala, postoji nekoliko stvari koje možete provjeriti. Prvo se uvjerite da su sonde pravilno pričvršćene na cijev i da postoji dobar kontakt između sonde i cijevi. Također biste trebali provjeriti priključke kablova kako biste bili sigurni da su sigurni.
Ako problem i dalje postoji, to može biti posljedica problema s tekućinom, kao što je promjena koncentracije suspendiranih čestica ili mjehurića. U ovom slučaju, možda ćete morati da prilagodite postavke merača protoka ili razmislite o upotrebi druge vrste merača protoka.
Prijave
Ultrazvučni mjerači protoka koriste se u širokom spektru aplikacija. U industriji vode i otpadnih voda koriste se za mjerenje protoka vode u cijevima, praćenje potrošnje vode i otkrivanje curenja. U industriji nafte i plina koriste se za mjerenje protoka sirove nafte, rafiniranih proizvoda i prirodnog plina.
U industriji hrane i pića, ultrazvučni mjerači protoka se koriste za mjerenje protoka tekućina kao što su mlijeko, sok i pivo. Koriste se i u farmaceutskoj industriji za mjerenje protoka hemikalija i lijekova.

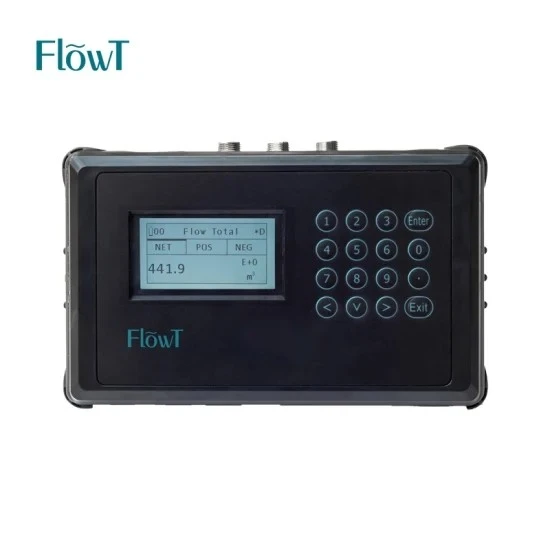

Za one kojima je potrebna prijenosna opcija, aRučni ultrazvučni mjerač protoka s dva senzoraje odličan izbor. Omogućava vam brzo i jednostavno mjerenje protoka na različitim lokacijama.
Zašto odabrati naše ultrazvučne mjerače protoka
Kao dobavljač ultrazvučnih mjerača protoka, nudimo visokokvalitetne proizvode koji su pouzdani i precizni. Naši mjerači protoka dizajnirani su da zadovolje potrebe različitih industrija i aplikacija. Imamo tim stručnjaka koji vam može pomoći da odaberete pravi mjerač protoka za vaše specifične zahtjeve i pružimo vam podršku za instalaciju i kalibraciju.
Ako ste zainteresovani za kupovinu ultrazvučnog merača protoka, ili imate bilo kakva pitanja o tome kako naši proizvodi rade, ne ustručavajte se da nas kontaktirate. Tu smo da vam pomognemo da pronađete najbolje rješenje za vaše potrebe mjerenja protoka. Bilo da ste mala firma ili velika korporacija, možemo vam pružiti proizvode i usluge koje su vam potrebne kako biste osigurali precizno i efikasno mjerenje protoka.
Reference
- "Priručnik za mjerenje protoka: industrijski dizajn i primjena" Richarda W. Millera
- "Ultrazvučni mjerači protoka: Principi i primjene" različitih autora u oblasti istraživanja mjerenja protoka.
