Hej tamo! Ako ste na tržištu za pouzdan način mjerenja protoka plinova, onda ste vjerovatno naišli na termičke disperzione mjerače masenog protoka. Kao aDobavljač termičkih mjerača protoka, Ovdje sam da razbijem kako ovi sjajni uređaji rade i zašto bi mogli savršeno odgovarati vašim potrebama.
Osnove mjerenja toplinskog masenog protoka
Počnimo sa osnovama. Termalni mjerač masenog protoka dizajniran je za mjerenje masenog protoka gasa. Za razliku od volumetrijskih mjerača protoka, koji mjere zapreminu plina koji prolazi kroz cijev, mjerači toplinske mase uzimaju u obzir gustinu plina, dajući vam preciznije očitavanje stvarne količine plina koji teče.
Ključni princip iza mjerenja toplotnog masenog protoka je prijenos topline. Kada plin struji preko zagrijane površine, on apsorbira toplinu s te površine. Količina apsorbirane topline direktno je povezana s masenim protokom plina. Mjerenjem prijenosa topline možemo odrediti koliko plina protiče kroz mjerač.
Kako radi mjerač toplinske disperzije
Sada, hajde da zaronimo u unutrašnje funkcionisanje termalnog merača masenog protoka sa termičkom disperzijom. Ovi mjerači se obično sastoje od dvije glavne komponente: grijanog senzora i referentnog senzora.
Grijani senzor je, dobro, zagrijan! Održava se na konstantnoj temperaturi iznad temperature plina koji teče kroz mjerač. Referentni senzor se, s druge strane, ne grije i mjeri temperaturu plina.
Kako plin struji preko grijanog senzora, on ga hladi. Količina hlađenja zavisi od masenog protoka gasa. Što više gasa teče preko senzora, to se više toplote prenosi sa senzora na gas, a efekat hlađenja je veći.
Mjerač mjeri temperaturnu razliku između grijanog senzora i referentnog senzora. Ova temperaturna razlika se zatim koristi za izračunavanje masenog protoka gasa. Elektronika unutar mjerača koristi sofisticirani algoritam za pretvaranje temperaturne razlike u očitavanje brzine protoka.
Prednosti termičkih disperzijskih mjerača toplinske mase
Postoji nekoliko razloga zašto su termo disperzioni termometri masenog protoka popularan izbor za mjerenje protoka plina.
Direktno mjerenje masenog protoka:Kao što sam ranije spomenuo, ovi mjerači mjere maseni protok plina direktno, bez potrebe za dodatnom kompenzacijom gustine. To ih čini preciznijim i pouzdanijim od volumetrijskih mjerača protoka, posebno kada se radi s plinovima različite gustoće.
Širok spektar primjena:Mjerači toplinske mase mogu se koristiti za mjerenje protoka širokog spektra plinova, uključujući zrak, dušik, kisik, ugljični dioksid i mnoge druge. Obično se koriste u industrijama kao što su hemijska prerada, hrana i piće, farmaceutski proizvodi i HVAC.
Pad niskog pritiska:Ovi mjerači imaju vrlo nizak pad pritiska, što znači da ne utiču značajno na protok gasa. Ovo je važno u aplikacijama u kojima je održavanje konstantnog pritiska kritično.
Bez pokretnih dijelova:Merila toplotne mase nemaju pokretne delove, što smanjuje rizik od mehaničkog kvara i potrebe za održavanjem. Također su manje podložni habanju, što ih čini dugotrajnim i isplativim rješenjem.
Vrste termičkih disperzijskih mjerača toplinske mase
Postoje dvije glavne vrste termičkih disperzijskih mjerača toplinskog masenog protoka: umetnuti i inline.

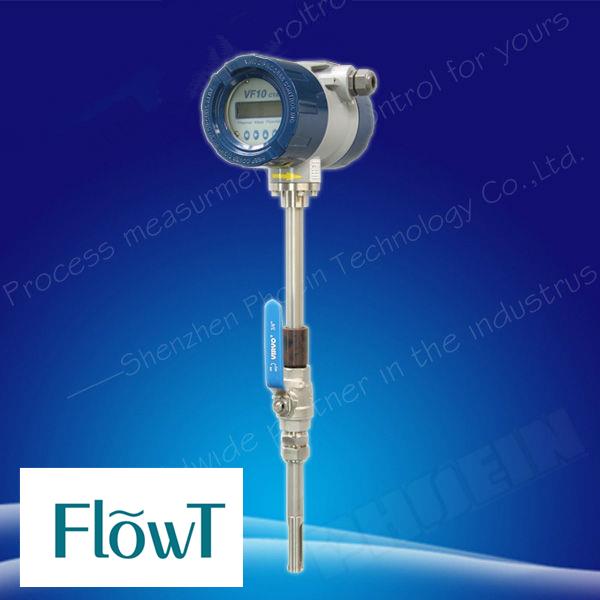

Mjerači na način umetanja:Ovi mjerači su dizajnirani za umetanje u postojeću cijev. Obično se koriste za cijevi velikog promjera ili aplikacije gdje nije praktično instalirati inline mjerač. Merila sa umetanjem se lako instaliraju i mogu se koristiti za naknadnu ugradnju postojećih sistema.

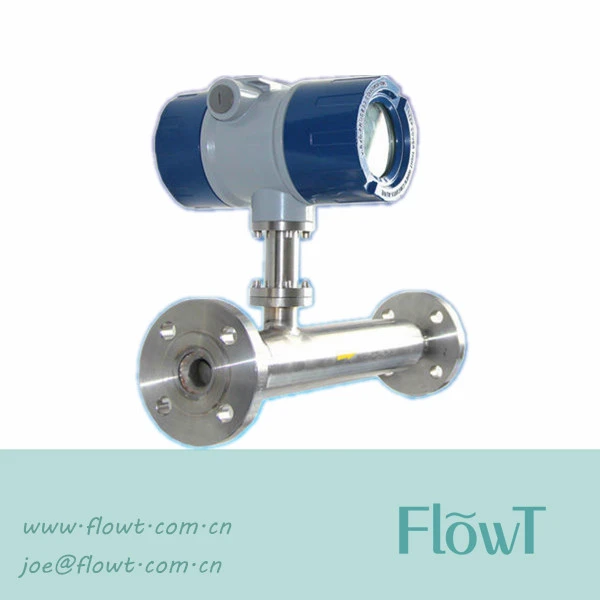

Inline-Style mjerači:Inline mjerači se ugrađuju direktno u cijev, između dvije prirubnice. Precizniji su i pouzdaniji od mjerača sa umetanjem, ali su i skuplji i zahtijevaju više prostora za instalaciju. Inline mjerači se obično koriste za aplikacije gdje je potrebna visoka preciznost.
Odabir pravog mjerača toplinskog masenog protoka
Prilikom odabira mjerača toplinskog masenog protoka potrebno je uzeti u obzir nekoliko faktora.
Vrsta plina:Različiti plinovi imaju različita toplinska svojstva, pa je važno odabrati mjerač koji je posebno dizajniran za plin koji mjerite. Obavezno provjerite specifikacije mjerača kako biste bili sigurni da je kompatibilan s vašim plinom.
Raspon protoka:Morate odabrati mjerač koji može podnijeti raspon brzine protoka vaše aplikacije. Obavezno odaberite mjerač s rasponom protoka koji je nešto veći od očekivanog maksimalnog protoka kako biste osigurali precizno mjerenje.
Zahtjevi za tačnost:Preciznost termičkog merača masenog protoka može varirati u zavisnosti od modela i proizvođača. Uzmite u obzir svoje zahtjeve za preciznošću i odaberite mjerač koji ispunjava ili premašuje te zahtjeve.
Zahtjevi za instalaciju:Razmislite o zahtjevima za ugradnju mjerača, uključujući raspoloživi prostor, vrstu cijevi i potrebu za dodatnim priborom. Obavezno odaberite mjerač koji je jednostavan za instalaciju i održavanje.
Održavanje i kalibracija
Kao i svaki drugi mjerni uređaj, mjerači toplinskog masenog protoka zahtijevaju redovno održavanje i kalibraciju kako bi se osigurao precizan i pouzdan rad.
Održavanje:Većina termalnih mjerača masenog protoka dizajnirana je tako da se lako održava. Međutim, još uvijek je važno održavati senzore čistima i bez ostataka. Također biste trebali redovno provjeravati elektroniku i ožičenje mjerača kako biste bili sigurni da su u dobrom radnom stanju.
kalibracija:Kalibracija je proces prilagođavanja mjerača kako bi se osiguralo da daje tačna očitavanja. Preporučuje se da kalibrirate svoj termalni mjerač masenog protoka najmanje jednom godišnje ili češće ako ga koristite u kritičnoj primjeni. Kalibraciju treba da obavi kvalifikovani tehničar koristeći standard za kalibraciju koji se može pratiti.
Zaključak
Dakle, evo ga! Tako radi termo disperzioni mjerač masenog protoka. Ovi mjerači su pouzdan i precizan način mjerenja masenog protoka plinova i nude nekoliko prednosti u odnosu na druge tipove mjerača protoka.
Ako ste na tržištu za termalni mjerač masenog protoka, ili ako imate bilo kakva pitanja o tome kako ovi mjerači rade, ne ustručavajte sekontaktirajte nas. Kao aDobavljač termičkih mjerača protoka, imamo stručnost i iskustvo da vam pomognemo da odaberete pravi mjerač za vašu aplikaciju i pružimo vam podršku koja vam je potrebna za nesmetano funkcioniranje.
Bilo da tražiteMjerač protoka zrakaili aMjerač masenog protoka plina, pokrili smo te. Hajde da radimo zajedno da pronađemo savršeno rešenje za vaše potrebe merenja protoka gasa!
